Installatie van een zonne-omvormer: een complete stapsgewijze handleiding

De zonne-omvormer is het operationele hart van elk zonnepanelensysteem en elke fotovoltaïsche (PV) installatie. Hij speelt een belangrijke rol bij het omzetten van de gelijkstroom (DC) die door de zonnepanelen wordt opgewekt in de wisselstroom (AC) die nodig is voor de huishoudelijke apparaten, het elektriciteitsnet en het centrale elektrische paneel. Hoewel de natuurkundige principes van deze omzetting complex zijn, wordt het installatieproces van de zonne-omvormer beheerst door strikte logica en elektrische normen.

Voor de installateur van zonnepanelen, of het nu een professionele aannemer is of een technisch onderlegde huiseigenaar, is nauwkeurigheid geen keuze; het is de sleutel tot veiligheid en duurzaamheid. Deze handleiding biedt een strikte, stapsgewijze aanpak voor de installatie van zonne-omvormers, conform de elektrische normen en met als doel optimale prestaties van het gehele zonne-energiesysteem te garanderen.

Veelvoorkomende typen zonne-omvormers

De mechanische en elektrische architectuur van de drie belangrijkste typen omvormers verschilt, en het is belangrijk om hiermee vertrouwd te zijn voordat u begint met de fysieke installatie van een zonne-omvormer. De keuze van de hardware bepaalt de complexiteit van de installatie en de benodigde veiligheidsmaatregelen voor uw specifieke zonne-energiesysteem.

Stringomvormers (traditionele opstelling)

De stringomvormer is een centrale methode om zonne-energie om te zetten. Bij dit ontwerp zijn de zonnepanelen in serie geschakeld, vergelijkbaar met een snoer kerstverlichting, en wordt de gelijkspanning (DC) naar één omvormer geleid, die meestal aan de muur is gemonteerd.

• Implicaties voor de installatie: Deze installatie vereist het werken met hoge gelijkspanningen (meestal tot 600 V of 1000 V). Het vereist de installatie van onafhankelijke gelijkspanningsscheiders en nauwkeurige kabelgeleiding. Hoewel het betaalbaar is bij transparante daken, is het arbeidsintensief wat betreft de gelijkspanningsbekabeling.

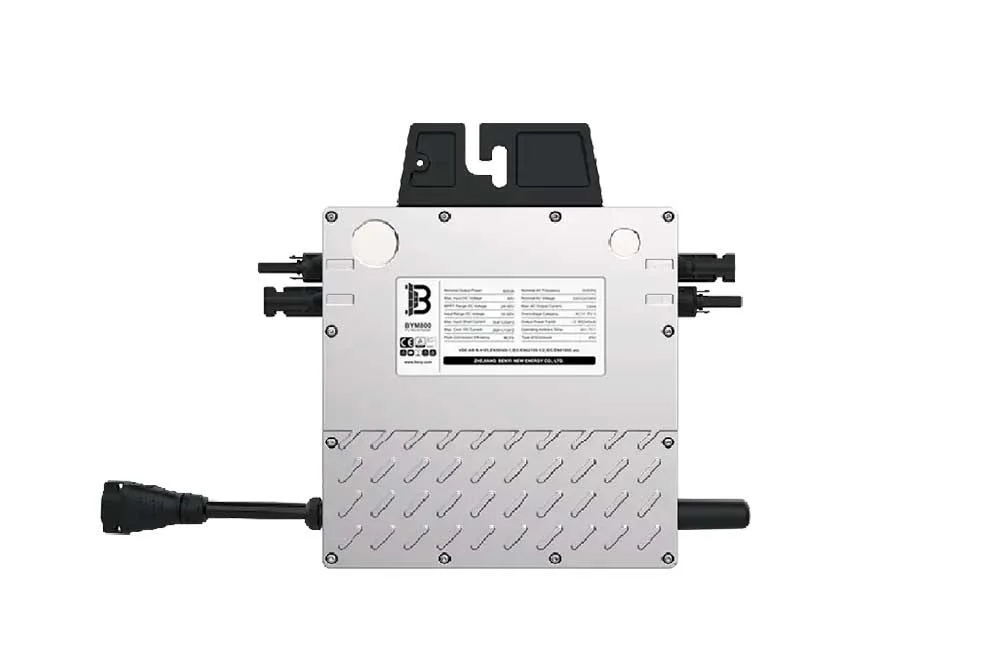

Micro-omvormers (eenvoudigere installatie en hogere veiligheid)

Micro-omvormers decentraliseren de energieomzetting. Elk zonnepaneel (of elke twee/vier panelen) heeft een kleine omvormerunit die aan de montagebeugel is bevestigd.

• Implicaties voor de installatie: Dit is de eenvoudigste installatiemethode. Omdat de gelijkstroom-naar-wisselstroomomzetting op module-niveau plaatsvindt, bestaat de bedrading die door het dak loopt uit gewone wisselstroomkabels, wat veel veiliger en gemakkelijker te hanteren is.
• Opmerking van de fabrikant: Hedendaagse micro-omvormers, waaronder die ontworpen door BenyZe zijn gebaseerd op een plug-and-play-ontwerp. Ze vereisen geen gebruik van gevaarlijke hoogspanningsgelijkstroomkabels en zijn daarom populair bij installateurs die veiligheid belangrijk vinden en bij installateurs die te maken hebben met complexe dakconstructies.

Hybride omvormers (de opslagtrend)

Een hybride omvormer is een apparaat dat twee kanten op werkt. Het regelt de opwekking van zonne-energie en tegelijkertijd een energieopslagsysteem of batterijback-up.

• Implicaties voor de installatie: Dit is de meest gecompliceerde installatie. Er is extra bedrading nodig voor de accupolen, de uitgangen van de noodstroomvoorziening (EPS) en de communicatiekabels van de accubeheersystemen (BMS).

Omvormers voor gebruik buiten het elektriciteitsnet (voor hutten en stroomvoorziening op afgelegen locaties)

Deze apparaten zijn niet aangesloten op het elektriciteitsnet en zijn ontworpen om zelfstandig te werken. Ze onttrekken energie aan een accubank en zetten die om in stroom voor lokale verbruikers.

• Implicaties voor de installatie: Het belangrijkste verschil is dat het systeem afhankelijk is van een sterke gelijkstroombeveiliging. Het systeem heeft geen netbuffer, dus het is aan de installateur om ervoor te zorgen dat de gelijkstroomschakelaars en -combinatoren correct gedimensioneerd zijn om desastreuze overbelastingen te voorkomen.

Voorafgaand aan de installatie: locatiebeoordeling, belastinganalyse en dimensionering

Het is belangrijk om de juiste omgevingsomstandigheden voor de installatie te kiezen. Bij een onjuiste locatie voor de installatie zullen de kwaliteit van de energieproductie en de levensduur van de apparatuur worden beïnvloed.

Locatie & Mileu Factoren: Hoewel de meeste moderne omvormers een IP65- of IP67-classificatie hebben, kan hun levensduur worden verkort als ze gedurende lange tijd aan complexe omgevingsomstandigheden worden blootgesteld.

• Zonlicht: Omvormers mogen, indien mogelijk, niet in direct zonlicht worden geplaatst. Oververhitting leidt tot vermogensreductie, waarbij de omvormer opzettelijk zijn snelheid verlaagt om schade aan de circuits te voorkomen. De hoeveelheid zonlicht die op het apparaat valt, heeft een directe invloed op de levensduur.
• Vocht: Ze zijn waterdicht, maar mogen niet worden opgeslagen op plaatsen waar veel sneeuw ligt of waar de regenval overmatig is.
• ventilatie: Omvormers moeten worden geïnstalleerd op een goed geventileerde, koele plaats. Blokkeer de koelventilatoren of koelribben niet.
• Opruiming: Houd een afstand van 12-18 centimeter rondom het apparaat aan, zoals aangegeven door de fabrikant, zodat het apparaat kan afkoelen.

Structurele integriteit: Een hybride omvormer van 10 kW kan meer dan 25-30 kg wegen. De ondergrond waarop deze wordt gemonteerd, of het nu metselwerk, beton of houten balken zijn, moet dit gewicht permanent kunnen dragen.

Kabelmaat: De grootste vijand van efficiëntie is spanningsverlies. Om ervoor te zorgen dat het spanningsverlies minder dan 1-2 procent bedraagt, moet u de draaddikte (AWG) berekenen op basis van de afstand tussen de zonnepanelen, de omvormer en het hoofdverdeelpaneel.

Checklist met essentiële gereedschappen en apparatuur

Voordat er met de bedrading of montage wordt begonnen, moet de installateur een strikt organisatiesysteem hanteren. Een goede voorbereiding is een risicobeperkende strategie die de installatietijd minimaliseert en improvisatie voorkomt.

Categorie	Item	Beschrijving
Persoonlijke beschermingsmiddelen (PPE)	Geïsoleerde handschoenen (geschikt voor 1000V)	Vereist voor het veilig hanteren van hoogspanningsgelijkstroomcomponenten.
	Veiligheidsbril / gelaatsscherm	Beschermt de ogen tegen vuil en mogelijke blootstelling aan elektrische vlambogen.
	Antislip schoeisel	Verbetert de grip en voorkomt wegglijden tijdens de installatie.
	Beschermende kleding met lange mouwen	Aanbevolen om het risico op letsel door vlambogen te verminderen.
Essentiële tools	Klopboormachine / slagboormachine	Gebruikt voor het monteren van omvormers op metselwerk, beton of houten oppervlakken.
	Digitale multimeter	Verplicht voor het controleren van polariteit, continuïteit en spanning.
	Draadstrippers en MC4-krimptang	Speciaal ontworpen voor het voorbereiden en beëindigen van PV verbindingskabels.
	Momentsleutel	Zorgt ervoor dat de aansluitingen met het door de fabrikant voorgeschreven koppel worden vastgedraaid voor een veilige verbinding.
	Waterpas en meetlint	Wordt gebruikt voor het uitlijnen van omvormerbevestigingen en het meten van installatieafstanden.
	Kabelknippers	Geschikt voor AC/DC-bedrading om nette en veilige kabeldoorsneden te garanderen.
	Schroevendraaiers en inbussleutels	Vereist voor omvormeraansluitingen en diverse montagematerialen.
Elektrische apparatuur en installatiecomponenten	AC/DC-scheidingsschakelaars	Essentieel voor onderhoud, noodstops en naleving van NEC/IEC-normen.
	Snelle uitschakelapparaten (RSD)	In veel regio's vereist voor daken PV systemen; maakt uitschakeling op module-niveau mogelijk.
	Buis en fittingen	Beschermt bedrading tegen UV-straling, vocht en mechanische schade tijdens het aanleggen.
	Montagemateriaal	Stevige houtschroeven, beugels of Unistrut-profielen voor een veilige installatie van de omvormer.
	Kabelwartels / weerbestendige doorvoeren	Garandeert waterdichte kabeldoorvoeren voor installaties buitenshuis.
	Etikettering en identificatiestickers	Vereist voor inspecties en veiligheidsetikettering (bijv. "DC-scheider", "PV AC-uitgang”).
Optionele maar aanbevolen uitrusting	Stroomtang	Maakt snelle AC/DC-stroommeting mogelijk zonder draden los te koppelen.
	Warmtebeeldcamera	Detecteert abnormale verwarming, losse verbindingen en mogelijke storingen.
	Netwerktester	Handig voor het inbedrijfstellen van slimme omvormers die wifi- of LAN-connectiviteit vereisen.
	Overspanningsbeveiligingsapparaten (SPD)	Biedt extra bliksem- en overspanningsbeveiliging aan zowel de wisselstroom- als de gelijkstroomzijde.

Stapsgewijs installatieproces van een zonne-omvormer (ingedeeld per type)

Afhankelijk van het type aansluiting en de gekozen invertertechnologie, verschilt het installatieproces aanzienlijk.

Scenario A: Micro-omvormers installeren (op de module)

Deze aanpak wordt modulair genoemd. De installatie vindt plaats op het dak, tegelijk met de montage van de stellages.

• Het markeren van de lay-out: Markeer de locatie van elke micro-omvormer op de montagerails voordat u de panelen plaatst. Ze moeten zo worden geplaatst dat de kabels van de PV De modules kunnen de ingangen van de omvormer zonder problemen bereiken.
• Installatie: Bevestig de micro-omvormer aan de rail met de meegeleverde T-bouten en flensmoeren. Draai ze aan met het door de fabrikant aangegeven aanhaalmoment. Het aardingspunt is normaal gesproken de behuizing van de omvormer, zorg er daarom voor dat de ring door de geanodiseerde coating van de rail heen snijdt.
• AC-busbekabeling: Sluit de AC-hoofdkabel aan op elke micro-omvormer. Dit vormt een continu AC-circuit. Sluit alle ongebruikte poorten af ​​met afdichtingskapjes om de NEMA/IP-waterdichtheidsnorm te garanderen.
• Aansluiten van de PV modules: Belangrijke stap: De laatste stap voordat u het paneel aan de rail bevestigt, is het aansluiten van de zonnepanelen op de micro-omvormer. U hoort een duidelijke klik bij het losklikken van de connectoren.

Scenario B: Installatie van string-/hybride omvormers (wandmontage)

Dit is een wandmontage, meestal uitgevoerd in de buurt van de hoofdmeter of in een garage.

Installatie van de beugel: Boor voorboorgaten met behulp van de montagemal. Zorg ervoor dat de beugel volkomen vlak is; een niet-waterpas gemonteerde omvormer kan de effectiviteit van de koelribben verminderen. Bevestig de beugel met expansiebouten (voor metselwerk) of houtschroeven (voor balken).

Installatie van de omvormer: Pak het apparaat op en plaats het op de beugel. Zorg ervoor dat het goed vastklikt.

DC-bedrading (PV (naar omvormer):

• Veiligheidswaarschuwing: Zorg ervoor dat de DC-scheidingsschakelaar op de omvormer in de UIT-stand staat.
• Installeer de PV Leg de kabels op het dak en leid ze via buizen naar de omvormer.
• Ontdooi de draden en klem de DC-connectoren vast (meestal van het type MC4). Controleer de polariteit met een multimeter en sluit ze vervolgens aan. Omkering van de polariteit kan de condensatorbank van de omvormer onmiddellijk beschadigen.

AC-bedrading (omvormer naar Raster):

• Sluit de wisselstroombedrading aan op de uitgang van de omvormer en verbind deze met een speciale stroomonderbreker in uw hoofdschakelkast.
• Sluit de fasedraad (L), de nuldraad (N) en de aarddraad (PE) aan op het AC-aansluitblok van de omvormer. Draai deze schroeven vast; losse verbindingen veroorzaken vlam.

Scenario C: Installatie van omvormers voor gebruik buiten het elektriciteitsnet (standalone)

Off-grid systemen hebben een logische ordening die rigide en onwrikbaar is.

Stap 1: Aansluiting van de accubank (prioriteit eerst): Bij de meeste off-grid omvormers wordt verwacht dat u eerst de accubank aansluit en daarna de zonnepanelen. De omvormer heeft de accuspanning nodig om de microprocessor op te starten en automatisch de systeemspanning te bepalen (12V, 24V of 48V). Het eerst aansluiten van de zonnepanelen kan leiden tot een ongecontroleerde hoge spanning in de controller, waardoor de elektronica kan doorbranden.

Stap 2: PV Ingangsbedrading (gelijkstroombeveiliging): Nadat je de accu hebt aangesloten, sluit je de zonnepanelen aan.

• Pro Tip: DC-stroomonderbrekers van hoge kwaliteit (bijv. BD-serie) Beny) zijn in dit geval vereist tussen de PV De zonnepanelen en de omvormer fungeren als scheidingsschakelaar en overbelastingsbeveiliging.

Stap 3: AC uitgang: Sluit de wisselstroomuitgang aan op een speciaal verdeelpaneel dat uw specifieke verbruikers (verlichting, koelkast, enz.) van stroom voorziet. Sluit dit niet aan op het elektriciteitsnet.

Batterij-integratie (alleen voor hybride systemen)

Door opslag toe te passen, introduceert u een chemische energieopslag in het elektriciteitsnet.

• Kabelmaat: Accukabels worden belast met een enorme stroomsterkte bij lage spanningen. Laskabels moeten een dikkere draad hebben (bijvoorbeeld 2/0 AWG of 4/0 AWG) om de weerstand te verminderen.
• Communicatie: Sluit de communicatiekabel (CAN/RS485) van het batterijbeheersysteem (BMS) aan tussen de batterij en de omvormer. De omvormer werkt niet zonder deze dataverbinding, omdat deze anders de laadstatus (State of Charge, SoC) van de batterij niet kan controleren.

Beste praktijken voor aarding

Elektriciteit zoekt altijd de weg van de minste weerstand naar de aarde. Je moet die weg bewust openstellen, zodat het menselijk lichaam er niet door wordt beïnvloed.

• Apparatuur Aarding: Alle metalen behuizingen, zoals het omvormerchassis, de montagerekken, de leidingen, enz., moeten met koperdraad aan elkaar worden verbonden.
• Aarding Hengel: Zorg ervoor dat het systeem is aangesloten op de aardingsaansluiting van het pand. Een losse aarding kan leiden tot onvoorspelbare werking van de omvormer en veiligheidsrisico's.

Inbedrijfstelling en bewakingsconfiguratie

Na de fysieke installatie van de hardware is het tijd om het systeem op te starten. Dit is de volgende stap in het proces.

Controle vóór inschakeling: Controleer alle aanhaalmomenten op de aansluitingen. Trek aan de draden om te controleren of ze goed vastzitten.

Opstartprocedure:

• Schakel de wisselstroomonderbreker in (aansluiting op het elektriciteitsnet).
• Schakel de DC-schakelaar in (om de panelen aan te sluiten).
• Let op: sommige fabrikanten hanteren een omgekeerde volgorde; raadpleeg altijd de handleiding.

Wi-Fi-installatie: Nieuwere omvormers, met name slimme modellen zoals die van BenyZe moeten met internet verbonden zijn om gegevens te kunnen loggen.

• Installeer de app van de fabrikant.
• Lees de QR-code aan de zijkant van de omvormer.
• Gebruik de instructies om de omvormer met uw wifi-netwerk thuis te verbinden.
• Zorg ervoor dat het storingslampje uit is en dat het normale/bedrijfslampje knippert of continu groen brandt.

Het waarborgen van veiligheid en naleving van NEC-normen

Hierin schuilt het verschil tussen een werkend systeem en een veilig systeem. Het naleven van veiligheidsvoorschriften is hierbij van het grootste belang.

Snelle kennisuitschakeling (NEC 2017/2020) De National Electrical Code (NEC) schrijft voor dat zonnepanelen op daken een snelle uitschakelfunctie moeten hebben. Dit garandeert dat de brandweer in geval van brand de stroom kan uitschakelen en de spanning op het dak binnen 30 seconden tot een veilig niveau (minder dan 80 V) kan verlagen.

• De Beny Oplossing: De meeste traditionele stringomvormers kunnen niet zelfstandig een snelle uitschakeling op module-niveau realiseren. Beny Dit wordt aangepakt met gespecialiseerde sneluitschakelapparaten (RSD's) en micro-omvormers die inherente veiligheid garanderen. Het merk biedt echter veel meer dan alleen naleving van de regelgeving. Het positioneert zich als een hoogwaardige oplossing, ondersteund door meer dan 30 jaar ervaring. PV expertise op het gebied van beveiliging, BenyDe micro-omvormers van [merknaam] beschikken over onafhankelijke MPPT en een piekrendement van 97.5% voor een maximaal rendement op investering (ROI). Gecertificeerd volgens wereldwijde normen (UL, TUV, SAA). Beny Dit garandeert dat uw systeem niet alleen veilig is voor hulpverleners, maar ook is ontworpen voor tientallen jaren betrouwbare prestaties met een hoge opbrengst.

DC-scheidingen: De stroomvoorziening moet gemakkelijk uit te schakelen zijn. Vaak is een DC-scheidingsschakelaar buiten de omvormer nodig, zodat tijdens onderhoud fysiek gecontroleerd kan worden of het systeem daadwerkelijk is uitgeschakeld.

Etiketten en bewegwijzering: De code schrijft voor dat er bepaalde rode, reflecterende waarschuwingslabels moeten worden aangebracht op leidingen en scheidingsschakelaars om de aanwezigheid van een fotovoltaïsche energiebron aan te geven.

Veelvoorkomende installatiefouten die u moet vermijden

Zelfs ervaren installateurs kunnen fouten maken. De volgende valkuilen moeten worden vermeden:

• Losse verbindingen: Een losse draadaansluiting is de belangrijkste oorzaak van thermische schade (brand). Schroeven kunnen losraken door thermische uitzetting en krimp.
• Invoer Overspanning: Het overbelasten van een reeks panelen zal de onderdelen van de omvormer permanent beschadigen.
• Slecht kabelbeheer: Er hangen draden aan het dak. Die worden door de wind tegen de dakpannen geblazen en zullen uiteindelijk de isolatie doorboren en aardfouten veroorzaken.
• Brandbare nabijheid: Omvormers kunnen vonken of warmte produceren. Bewaar ze in onbrandbare materialen, benzineblikken of droog hout.
• Direct uitgang Aansluiting: Sluit de wisselstroomuitgang van de omvormer nooit aan op huishoudelijke apparaten zonder eerst een zekeringkast te gebruiken.

Onderhoudstips en prestatieoptimalisatie

De installatie is niet het einde van uw werk. Om ervoor te zorgen dat het systeem de verwachte 20-25 jaar meegaat, moet het aan de volgende eisen voldoen:

• Visuele inspectie: Controleer de DC-scheiders en aansluitdozen jaarlijks om te bepalen of ze door hitte verkleurd zijn of dat er water in zit.
• Periodieke reiniging: Maak de koelribben van de inverter schoon en verwijder stof, spinnenwebben en ander vuil. Dit zorgt ervoor dat de koeling optimaal blijft.
• Volg de app: Controleer uw energieproductie eenmaal per week. Een plotselinge daling duidt meestal op een probleem met schaduwvorming of een defect aan een specifiek paneel.
• Accu Onderhoud: Bij systemen die loodzuuraccu's gebruiken, moet u ervoor zorgen dat het compartiment goed geventileerd is om waterstofophoping te voorkomen. Bij lithium-ionaccu's hoeft u alleen de status (State of Health, SOH) via de software in de gaten te houden.
• Firmware-updates: Omvormers worden, net als smartphones, bijgewerkt met firmware om de MPPT-algoritmes te optimaliseren. Controleer de app regelmatig.
• Luister: Grote omvormers produceren meestal een zoemend geluid, maar een schurend of tikkend geluid duidt meestal op een defecte koelventilator.

Mochten er problemen optreden, raadpleeg dan onze handleiding over Problemen en oplossingen met zonnepaneelomvormers oplossen.

Kostenoverzicht: doe-het-zelf versus professionele installatie

De financiële implicaties zijn belangrijk bij de beslissing of je het zelf wilt installeren. Voor een volledig financieel overzicht, lees verder. Kosten voor omvormers voor zonnepanelen: wat u moet weten voordat u investeert.

• Professionele installatie: De prijs ligt doorgaans tussen de 2.50 en 3.50 euro per watt. Een groot deel hiervan (tot wel 50-60 procent) bestaat uit arbeidskosten, overheadkosten en de winst van het bedrijf.
• DIY-installatie: Je koopt apparatuur en vergunningen. Een kostprijs van $1.00 tot $1.50 per watt is vaak haalbaar.
• De afweging: Doe-het-zelf betekent dat je risico's neemt. Als je de omvormer tijdens de inbedrijfstelling beschadigt, kan de garantie vervallen, tenzij deze door een gecertificeerde professional is geïnstalleerd. Met installatievriendelijke onderdelen zoals micro-omvormers kun je het risico op technische fouten echter aanzienlijk verkleinen, waardoor de doe-het-zelf-aanpak veel veiliger en toegankelijker wordt.

Conclusie

Een zonne-omvormer is bedoeld om de energie van de zon om te zetten in een vorm van stroom die kan worden gebruikt in uw koelkast, verlichting en andere dagelijkse zaken. Maar het is ook een complex apparaat op het gebied van vermogenselektronica dat met respect moet worden behandeld. Als u de beste merken wilt bekijken, neem dan een kijkje op onze website. De 10 beste leveranciers van zonne-omvormers voor 2023: uitgebreide lijst.

Een zonne-energiesysteem is, mits correct geïnstalleerd, een stille en betrouwbare investering die tientallen jaren rendement oplevert. Bij een slechte installatie vormt het een veiligheidsrisico. Het verschil zit hem in de planning, de naleving van veiligheidsnormen zoals de NEC (National Electrical Code) en de selectie van de juiste componenten.

Of je nu de voorkeur geeft aan de nauwkeurige regeling van een micro-omvormer of aan de kracht van een stringsysteem, kwalitatief hoogwaardige hardware is de eerste stap naar succes. Beny Wij bieden een verscheidenheid aan micro-omvormers, snelle uitschakelapparaten en DC-beveiligingscomponenten om ervoor te zorgen dat het installatieproces niet alleen voldoet aan de regelgeving, maar ook daadwerkelijk veilig is voor huiseigenaren en installateurs die zeker willen zijn van betrouwbaarheid.

Ben je klaar voor je zonne-avontuur? Veiligheid staat voorop, plan het goed en laat de rest aan de zon over.
