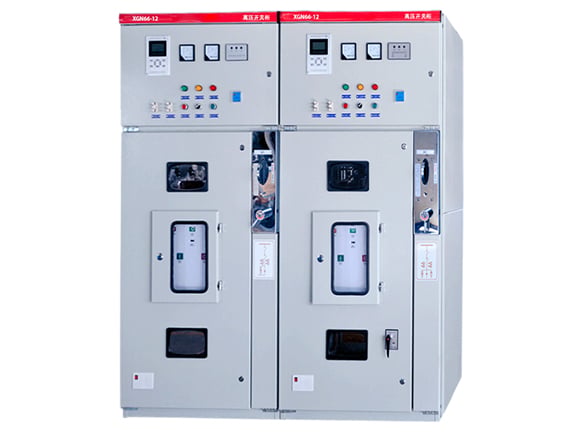

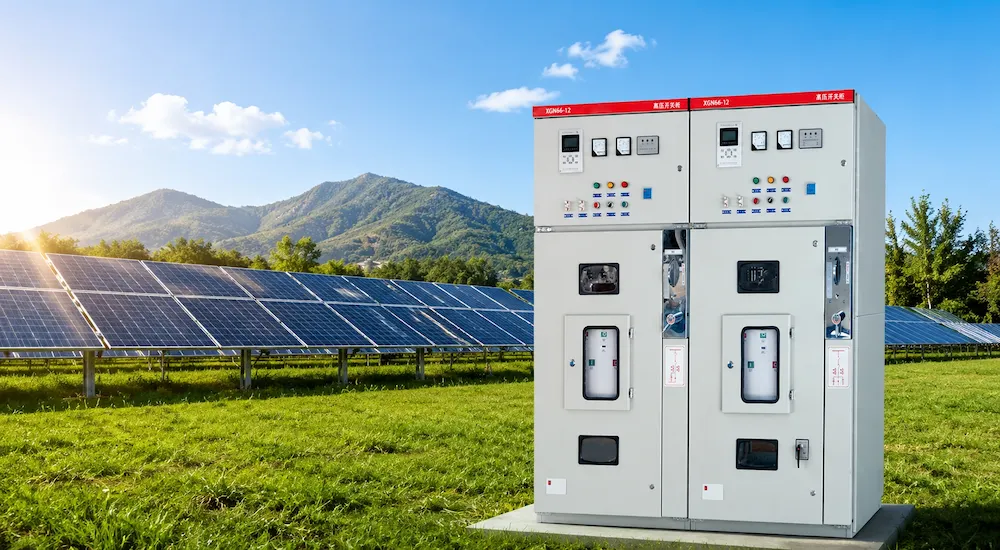

O painel de distribuição fixo XGN66-12, com invólucro metálico, foi projetado para sistemas trifásicos de corrente alternada (CA) de 3.6 a 12 kV e 50 Hz. É utilizado para receber e distribuir energia elétrica e é adequado para aplicações que exigem operação frequente, bem como para a modernização de painéis de distribuição equipados com interruptores a óleo. O painel suporta sistemas com barramento único e sistemas com barramento único seccionado para atender a diferentes requisitos de distribuição de energia.
Distribuição de energia confiável:Projetado para receber e distribuir energia elétrica em sistemas trifásicos de corrente alternada de 3.6 a 12 kV e 50 Hz.
Arranjo de barramento flexívelSuporta configurações com barramento único e com barramento único seccionado para atender a diferentes projetos de sistemas de distribuição.
Instalação interna: Adequado para instalação em ambientes internos em altitudes de até 1000m, com uma faixa de temperatura ambiente de -15°C a +40°C.
Tecnologia de comutação a vácuo: O disjuntor a vácuo NZ63-12 oferece uma vida útil mecânica de 10,000 operações e suporta correntes nominais de interrupção de curto-circuito de até 31.5 kA.
| Tensão | 3.6 / 7.2 / 12 kV |
| Freqüência nominal | 50 Hz |
| Corrente nominal | 630 A / 1250 A |
| Corrente nominal de interrupção de curto-circuito | 20 / 25 / 31.5 kA |
| Corrente de fechamento de curto-circuito nominal (pico) | 50 / 63 / 80 kA |
| Corrente nominal de resistência a curto-circuito (4 s) | 20 / 25 / 31.5 kA |
| Corrente suportável de pico nominal | 50 / 63 / 80 kA |
| Grau de proteção | IP2X |
| Configuração de barramento | Barramento Simples / Barramento Simples Seccionado |
| Dimensões externas (L × P × A) | 900 × 1000 × 2300 mm |
| Vida útil mecânica (disjuntor a vácuo) | 10,000 Operações |
| Padrões aplicáveis | GB3906-2006, IEC 60298, GB/T 11022-2011 |
