¿Qué es la caja combinadora solar?
En el sistema de generación de energía fotovoltaica, la caja combinadora es un dispositivo de cableado que garantiza la conexión ordenada de los módulos fotovoltaicos y la función de combinación. El dispositivo puede garantizar que el sistema fotovoltaico sea fácil de cortar el circuito durante el mantenimiento y la inspección, y reducir el alcance del corte de energía cuando falla el sistema fotovoltaico.
La caja combinadora significa que el usuario puede conectar una cierta cantidad de celdas fotovoltaicas con las mismas especificaciones en serie para formar una serie fotovoltaica y luego conectar varias series fotovoltaicas en paralelo a la caja combinadora fotovoltaica. El inversor, el gabinete de distribución de energía de CC, el inversor fotovoltaico y el gabinete de distribución de energía de CA se utilizan juntos para formar un sistema completo de generación de energía fotovoltaica, que se puede conectar a la red.
¿Cómo funciona la caja combinadora solar?

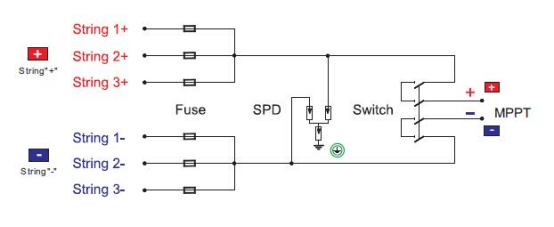

La función de la PV La caja combinadora de CC es para combinar los cables de CC de varias cadenas de módulos de células solares en un circuito de CC y luego conectarlo al inversor. La caja combinadora de CC puede realizar múltiples entradas y múltiples salidas. La entrada depende del número de PV cuerdas y PV paneles, y la salida depende del número de inversores. La caja combinadora de CA es una entrada más y una salida. La función de la caja combinadora es recolectar la corriente.
Escenarios de aplicación de la caja combinadora solar
- 1. Solar PV Sistemas en la azotea del edificio residencial:
PV La generación de energía para los hogares se enfoca en generar energía ecológica y verde para los hogares a través de la energía solar, lo que requiere herramientas y métodos de instalación específicos. Además, el mercado requiere piezas compactas que requieran un espacio mínimo en el hogar. En general, la caja combinadora de gabinete de PC IP65 de BENY 600v es adecuado para este tipo de residencial PV panel, que adopta un diseño moderno y reduce en gran medida el espacio durante la instalación.
- 2. Solar PV Sistemas en la azotea del edificio comercial:
Las configuraciones comerciales de energía solar están conectadas a las redes eléctricas públicas para generar energía para instalaciones comerciales como centros comerciales, fábricas y otros establecimientos. Como tal, este mercado requiere componentes de protección de CC que puedan soportar un uso a largo plazo y cargas eléctricas pesadas. En general, una caja combinadora de gabinete de PC de 1000v IP65 es adecuada para este comercial. PV sistema, BENY Electric crea asequibles y personalizados PV productos de generación de energía para su marca.
- 3. Ancha PV Planta de energía:
PV la generación de energía requiere componentes de apoyo para regular y proteger la instalación de rayos y daños por sobrecorriente. Además de una producción de calidad, los clientes buscan prototipos rápidos y tiempos de entrega rápidos. En general, la caja de hierro del recinto IP65 de BENY La caja combinadora de 1500 V es adecuada para la construcción de tales grandes PV Proyectos de plantas de energía, que se utilizan para generar y mejorar de manera eficiente la producción de energía solar con muy poco tiempo y costo.

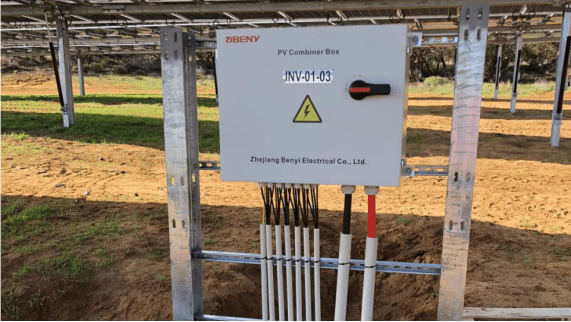

Dirección: Kerta Solar Farm, Lot 2 kerta road, SA, Australia
Aislador de CC: BH-400 4P 1500V 400A AS60947.3
BENY Caja Combinadora Solar
BENY La caja combinadora puede satisfacer las necesidades personalizadas de los clientes. La caja combinadora del lado de CA/CC se puede determinar reemplazando los componentes integrados. Las cajas de combinación que utilizan componentes de CC y CA también son muy potentes. Se puede colocar entre el PV El panel y el inversor, excelente protección contra sobrecorriente y sobretensión, una caja combinadora realiza las funciones de dos cajas combinadoras generales en el mercado, ahorrando costos de compra e instalación de los clientes. BENY La caja combinadora tiene certificación TUV y los componentes integrados cumplen con UL, CE y otras certificaciones internacionales. BENY es su socio de confianza.

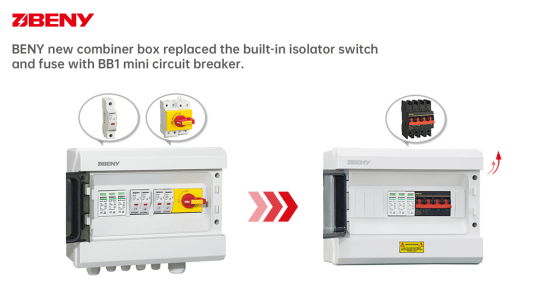

- 1. Actualización de BENY String Box
Con el fin de satisfacer la demanda del mercado y mantenerse al día con los cambios constantes en el PV industria, BENY La caja combinadora ha realizado una actualización importante: la caja combinadora de CC original tiene componentes principales incorporados, incluidos el interruptor de aislamiento de CC, el fusible de CC y el protector contra sobretensiones de CC. La nueva caja combinadora reemplazó con éxito el interruptor aislador y el fusible integrados con disyuntores, lo que aumentó la eficiencia del trabajo y la utilización del espacio al tiempo que redujo los costos. Ya sea la versión original o la versión actual de la caja combinadora, los componentes utilizados son todos desarrollados y fabricados de forma independiente por BENY. Dichos componentes se actualizan y se investigan y desarrollan continuamente, lo que muchas empresas no pueden hacer. Esta es la ventaja de una excelente empresa integrada de industria y comercio como BENY.
- 2. Descripción de la función destacada

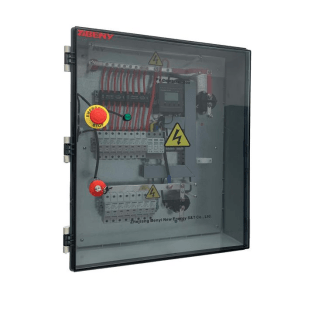

①AFCI:PV caja combinadora de detección de arco inteligente se utiliza en varios PV ocasiones de convergencia. Se puede combinar con PV Inversor y productos de gabinete de CC para formar un completo PV sistema de generación de energía. Puede controlar de forma remota el cierre y la apertura del interruptor para realizar una automatización inteligente. Y detección en tiempo real de la corriente de generación de energía, el voltaje, la temperatura de la caja combinadora, el estado del pararrayos, el estado del contactor de vacío de CC y el estado de falla de arco de CC del PV Cadenas del sistema y se comunica con la computadora host a través de RS485 para realizar alarmas automáticas y detección de estados anormales. Ya sea que haya sustancias nocivas en el circuito de CC, una vez que hay un arco dañino, se envía inmediatamente una señal de alarma para hacer que el circuito de la bobina de disparo se desconecte directamente, evitando así de manera efectiva los riesgos de seguridad, como el fuego causado por el arco. Los interruptores automáticos convencionales solo responden a sobrecargas y cortocircuitos, por lo que no protegen contra las condiciones de arco que producen una corriente errática y, a menudo, reducida. AFCILos s son dispositivos diseñados para proteger contra incendios causados por fallas de arco en el cableado eléctrico del hogar. los AFCI los circuitos monitorean continuamente la corriente y discriminan entre condiciones de arco normales y no deseadas. Una vez detectada, la AFCI abre sus contactos internos, desenergizando así el circuito y reduciendo la posibilidad de que ocurra un incendio.
②Dispositivo de monitoreo con energía
El BENY La caja combinadora tiene un dispositivo de monitoreo, que puede descargar un software específico en la computadora para monitorear el estado de la caja cerca de la caja combinadora, controlar los datos en tiempo real y evitar situaciones de peligro.

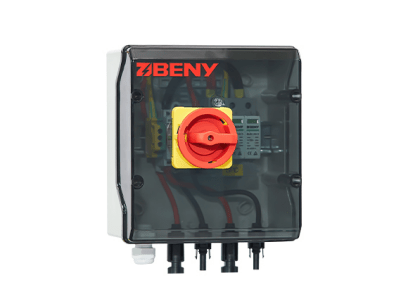

- 3. BENY Caja combinadora de embrague de puerta
Componentes internos:
①Interruptor de desconexión de CC 1000V 50A Serie BYSS Listado en UL:
- Aprobación UL508i, IEC60947-3 PV2 Corte de corriente inversa y sobrecorriente
- Embrague de puerta más fácil de operar y manija bloqueable
- Cámara de extinción de arco de CC patentada
- Los aceros magnéticos en el interior garantizan una extinción rápida y segura.
②DC SPD Tipo 2 1000V BUD-40/3 IEC：
- Nuevo IEC 61643, UL1449
- Diseñado para energía solar PV proteccion,
- Mayor capacidad en 20KA (IEC, UL),
- Tiempo de respuesta <25ns
La caja del combinador del embrague de la puerta tiene un conector MC4, no requiere cableado para una fácil instalación. Puede realizar el plug-and-play. (La caja combinadora general también se puede personalizar con el conector MC4)
- 4. Comparación con Combiner Box en el mercado
①Vendemos la caja combinadora del embrague de la puerta, el interruptor aislador se coloca en la superficie de la caja para facilitar la operación, y el precio también es más económico que la caja combinadora general.
②La caja combinadora de 1500 V se utiliza principalmente en grandes PV sistemas El disyuntor interno de 1500 V es voluminoso y ocupa mucho espacio. También es difícil de instalar y costoso. BENY ha sido actualizado para resolver este problema. BENY reemplazó el disyuntor súper grande de 1500 V con un interruptor aislador y fusible de la serie BH y logró buenos resultados en la reducción del costo y el volumen de la caja combinadora.
Conclusión
Con la creciente popularidad de PV sistemas, las ventas y la producción de PV módulos han recibido atención continua. La caja combinadora es un componente indispensable en el PV sistema. Cómo seleccionar la marca de la caja combinadora es muy importante. La caja combinadora provista por BENY es de primera calidad, rendimiento perfecto. Las ventas personalizadas son una característica importante de BENY caja combinada, que ha recibido grandes elogios de muchos clientes hasta ahora. Contáctenos ahora para obtener una cotización de la caja combinadora y la información más reciente de la industria.
