สุดยอดคู่มือการซื้อกล่อง Solar Combiner

ไม่มีใครอยากเลือกกล่องเครื่องผสมสัญญาณที่ไม่ถูกต้องและยอมประนีประนอมกับการจัดวางทั้งหมดโดยไม่ได้ตั้งใจหลังจากเลือกแผงทั้งหมด การเดินสายไฟ ไมโครอินเวอร์เตอร์และซอฟต์แวร์วิเคราะห์ แบตเตอรี่ หรืออุปกรณ์จัดเก็บข้อมูลใดๆ

เมื่อเลือกกล่องรวมชนิด ขนาด และขอบเขตของโปรเจ็กต์เป็นปัจจัยสำคัญ เช่นเดียวกับการเลือกผลิตภัณฑ์อื่นๆ สิ่งที่ใช้ได้ผลดีสำหรับการติดตั้งในครัวเรือนอาจใช้ไม่ได้กับการติดตั้งเชิงพาณิชย์เสมอไป เป็นต้น

ง่ายในการเลือกกล่องรวมที่ดีที่สุดสำหรับงาน หากคุณกำหนดไซต์ องค์ประกอบอื่น ๆ และความเกี่ยวข้องกับตัวรวม ดังนั้น หัวข้อของวันนี้จะเป็นแนวทางการซื้อขั้นสุดท้ายสำหรับ a กล่องรวมพลังงานแสงอาทิตย์.

เครื่องผสมพลังงานแสงอาทิตย์ทำงานอย่างไร?

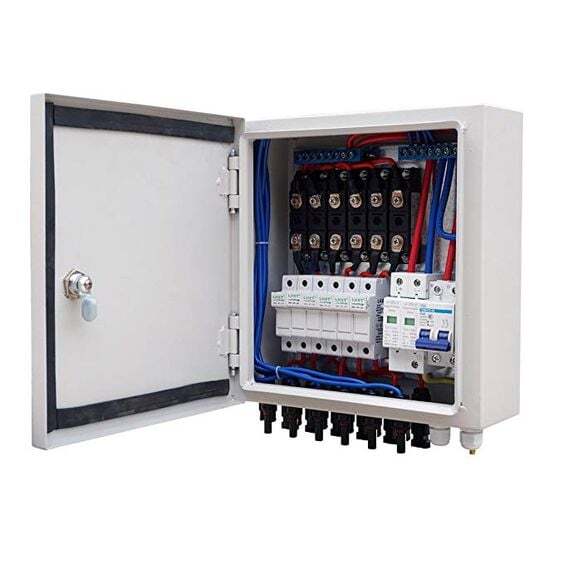

เอาต์พุตของสายโซล่าร์เซลล์หลายชุดถูกรวมเข้าด้วยกันโดยกล่องรวมสัญญาณ ตัวนำสตริงแต่ละตัวจะตกลงบนขั้วฟิวส์เนื่องจากเอาต์พุตของอินพุตที่หลอมรวมจะรวมกันเป็นสายเดี่ยวที่เชื่อมต่อกล่องกับอินเวอร์เตอร์ แม้ว่ากล่องนี้เป็นกล่องรวมแบบพื้นฐานที่สุด แต่โดยปกติแล้วจะมีคุณสมบัติพิเศษเมื่อติดตั้งในโครงการพลังงานแสงอาทิตย์ของคุณ ถอดสวิตช์ เครื่องมือตรวจสอบ และอุปกรณ์ปิดเครื่องอย่างรวดเร็วจากระยะไกลเป็นอุปกรณ์อื่นๆ

กล่องนี้มีลักษณะคล้ายกล่องรวมสัญญาณซึ่งเป็นภาชนะไฟฟ้าที่ใช้เชื่อมสายไฟและสายเคเบิลต่างๆ ผ่านจุดทางเข้าต่างๆ ได้อย่างปลอดภัย มันรวมเอาผลลัพธ์ของหลาย PV สตริงโมดูลที่ช่วยเชื่อมต่ออินเวอร์เตอร์ มันมักจะเป็นที่ตั้งของชุดฟิวส์ป้องกันกระแสเกินอินพุตสำหรับสตริงจำนวนมาก อาจมีสตริงใดก็ได้ตั้งแต่สามถึงห้าสิบสองสาย

ฮาร์ดแวร์สำหรับการตรวจสอบสายไฟ ระบบป้องกันไฟกระชาก และการตัดการเชื่อมต่อ DC เป็นส่วนเพิ่มเติมที่อาจมีอยู่ในกล่องรวมโซลาร์เซลล์ เป็นการดีที่สุดที่จะเข้าใจไซต์งานและระดับความซับซ้อนในการเลือกกล่องรวมพลังงานแสงอาทิตย์ในอุดมคติสำหรับธุรกิจของคุณ ส่วนอื่น ๆ และวิธีการทำงานกับเครื่องผสมสัญญาณก็ควรคุ้นเคยกับคุณเช่นกัน

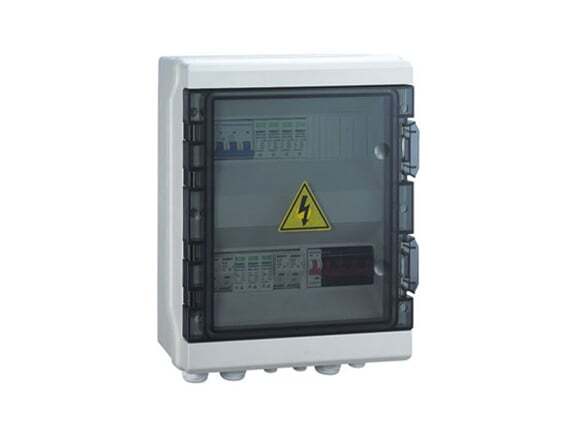

กล่อง AC กับ DC Combiner

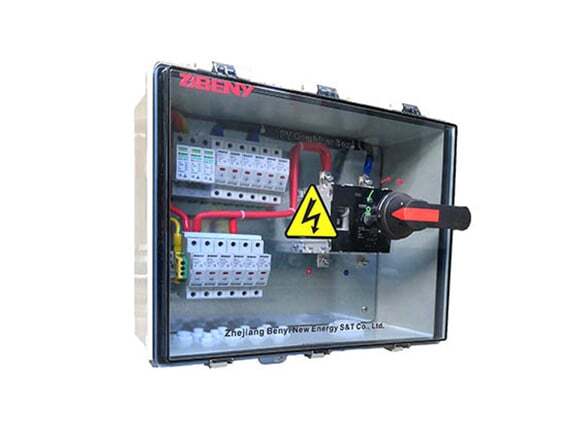

กล่อง DC Combiner คืออะไร?

ในโรงไฟฟ้าพลังงานแสงอาทิตย์แบบติดตั้งบนพื้นดิน กล่องรวม DC จะถูกกระจายไปทั่ว PV โมดูลอาร์เรย์ในขณะที่อินเวอร์เตอร์อยู่ในตำแหน่งเดียว ส่งผลให้เกิดการสูญเสียพลังงานขั้นต่ำที่ด้าน AC และการเดินสายเคเบิลสั้นระหว่างอินเวอร์เตอร์และหม้อแปลงไฟฟ้า ทำให้เราสามารถใช้ประโยชน์จากอินเวอร์เตอร์ของเราได้อย่างเต็มประสิทธิภาพ การก่อสร้างประเภทนี้ทำให้สามารถหลีกเลี่ยงสายไฟ AC บนหลังคาในเชิงพาณิชย์และอุตสาหกรรมได้ PV การติดตั้ง

หนึ่งอาจปรับแต่งกล่องรวมตามความต้องการของคุณหรือข้อกำหนดการติดตั้งของตำแหน่งที่จะใช้งานด้วยตัวเลือกการกำหนดค่าที่มีอยู่ ตัวอย่างเช่น เป็นไปได้อย่างยิ่งที่จะนำความจำเป็นในการตรวจจับข้อผิดพลาดอาร์คมาใช้ เช่นเดียวกับความสามารถในการปิดระบบอย่างรวดเร็วหรือ "สวิตช์ดับเพลิง“สำหรับการยกเลิกการทำงานของระบบจากระยะไกล สำหรับแบบสองด้าน” PV โมดูลต่างๆ รวมถึงส่วนประกอบด้านหลังที่คาดการณ์ไว้ในการประเมินปัจจุบัน กำหนดขนาดฟิวส์สตริงที่จำเป็นสำหรับกระแสไฟฟ้าที่ออกแบบโดยไม่เกินค่าที่กำหนด พิกัดฟิวส์อนุกรมสูงสุดของโมดูลหรือกระแสไฟฟ้าที่อนุญาตของตัวนำแทนที่จะใช้ค่าต่ำสุด 25 A ทั่วไป

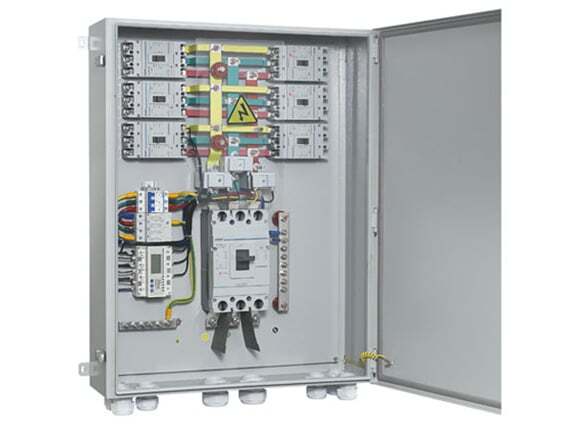

AC Combiner Box คืออะไร?

ความน่าเชื่อถือและความพร้อมใช้งานเป็นสิ่งสำคัญสำหรับระบบสุริยะใน PV ภาค Beny's กล่องรวม AC ให้การป้องกันไฟฟ้าลัดวงจรและแรงดันไฟเกินที่ดีที่สุดในระบบที่มีสตริงอินเวอร์เตอร์ นอกจากนี้ยังง่ายต่อการแยกสตริงอินเวอร์เตอร์แต่ละตัวออกจากระบบเพื่อวัตถุประสงค์ในการบำรุงรักษา

An กล่องรวม AC อุปกรณ์นี้ทำหน้าที่รวมวงจรไฟฟ้ากระแสสลับ (AC) จากอินเวอร์เตอร์หลายตัวเข้าด้วยกัน โดยปกติแล้วจะไม่รวมตัวอินเวอร์เตอร์ไว้ด้วย เลือกจำนวนวงจร รูปทรงของตู้ การทำงาน และเอกสารประกอบที่จำเป็นตามข้อกำหนดสำหรับรุ่นและการติดตั้งที่ระบุ

สำหรับพลังงานแสงอาทิตย์ PV ด้าน AC มีเฉพาะ 230V-400V, 690V และโซลูชันกล่องรวมสูงสุด 800VAC การแปลงและการกระจายพลังงานระหว่างแหล่งพลังงานต่างๆ มีกล่องจ่ายไฟ AC การแก้ปัญหาประกอบด้วยการป้องกันไฟกระชาก AC, AC MCCBหรือสวิตช์ปลดฟิวส์ NH00 ที่เป็นอุปกรณ์เสริม

ความแตกต่างระหว่างกล่อง AC และ DC Combiner

กล่องรวมสายไฟ DC ทำหน้าที่... PV วงจรต่างๆ ก่อนอินเวอร์เตอร์ กล่องรวมวงจรไฟฟ้ากระแสสลับ (AC combiner box) จะรวมวงจรไฟฟ้ากระแสสลับเข้าด้วยกันหลังจากอินเวอร์เตอร์ อุปกรณ์ป้องกันและสวิตช์ต้องมีพิกัดที่เหมาะสมกับวงจรที่ติดตั้ง

ห้ามนำเบรกเกอร์ที่ใช้ได้เฉพาะกับไฟ AC ไปใช้กับวงจร DC หรือคิดว่าเบรกเกอร์ที่ใช้ได้เฉพาะกับไฟ DC จะใช้ได้กับไฟ AC อุปกรณ์ใดๆ จะสามารถใช้ได้ทั้งสองวงจรได้ก็ต่อเมื่อผู้ผลิตระบุไว้อย่างชัดเจนว่าสามารถใช้ได้กับทั้งสองการใช้งานและรูปแบบการติดตั้งที่เสนอมาเท่านั้น

ป้องกันการโอเวอร์โหลด

เลือกอุปกรณ์ป้องกันให้เหมาะสมกับกระแสไฟฟ้าในวงจร ความจุของตัวนำ และขีดจำกัดของอุปกรณ์ ปฏิบัติตามข้อกำหนดของผู้ผลิตและคำแนะนำในการลดกำลังไฟฟ้าสำหรับการใช้งานกระแสสลับหรือกระแสตรงที่ต้องการ

การป้องกันไฟฟ้าลัดวงจร

ตรวจสอบความสามารถในการตัดวงจรที่แรงดันไฟฟ้าใช้งานจริงและกระแสไฟฟ้าลัดวงจรที่คาดการณ์ไว้ การตั้งค่าการตัดวงจร AC ที่คูณด้วยปัจจัยคงที่ไม่ได้กำหนดพิกัด DC ที่เหมาะสม ตัวอย่างเช่น BENY ข้อมูลจำเพาะ BB1-63 แยกแยะแรงดันไฟฟ้ากระแสตรงที่กำหนดสำหรับรูปแบบการจัดเรียงขั้วที่แตกต่างกัน

การเดินสายไฟ

ปฏิบัติตามแผนผังการเดินสายไฟที่ได้รับการอนุมัติสำหรับอุปกรณ์นั้นๆ อย่างเคร่งครัด รวมถึงขั้วและวิธีการต่อขั้ว ห้ามดัดแปลงการเดินสายไฟแบบอนุกรมเพื่อเพิ่มพิกัดแรงดันไฟฟ้า การติดตั้งและการทดสอบทางไฟฟ้าต้องใช้บุคลากรที่มีคุณสมบัติเหมาะสม

ทำไมเราถึงต้องการกล่อง Combiner?

เทียบได้กับกล่องรวมสัญญาณ ซึ่งเป็นตู้ไฟฟ้าที่เชื่อมต่อสายไฟและสายเคเบิลจำนวนมากผ่านพอร์ตทางเข้าที่หลากหลาย

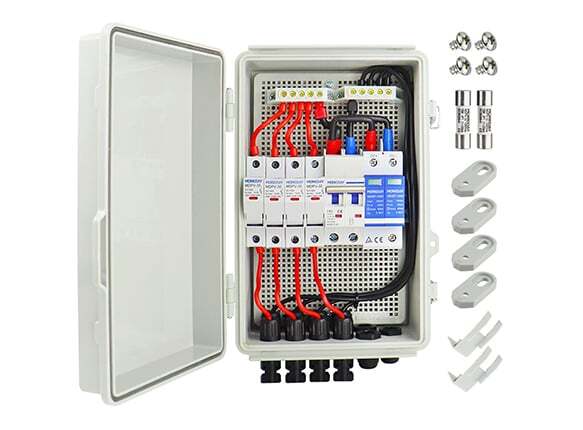

สำหรับสายหลายสาย มักจะมีชุดฟิวส์ป้องกันกระแสเกินอินพุต อาจมีที่ใดก็ได้ระหว่างสามถึง 52 สตริง กล่องรวมโซลาร์เซลล์ยังสามารถจัดเก็บชิ้นส่วนเสริมต่างๆ ได้ รวมถึงฮาร์ดแวร์สำหรับการตรวจสอบสายไฟ ระบบป้องกันไฟกระชาก และการตัดกระแสไฟตรง

ส่วนอื่น ๆ และความเกี่ยวข้องกับตัวรวมสัญญาณก็ควรเป็นที่รู้จักกันดีสำหรับคุณเช่นกัน

• การใช้กล่องรวมพลังงานแสงอาทิตย์สามารถช่วยประหยัดเงินได้โดยการลดจำนวนสายไฟที่เชื่อมต่อกับอินเวอร์เตอร์
• จำนวนการเชื่อมต่อกับขั้วฟิวส์ลดลงด้วยกล่องรวมซึ่งทำให้ง่ายต่อการเข้าใจและค้นหาสายไฟที่จำเป็น
• การเลือกที่ถูกต้อง อุปกรณ์ป้องกันไฟกระชาก ช่วยป้องกันแรงดันไฟฟ้าเกินชั่วขณะ ปิดเครื่องอย่างรวดเร็ว เป็นฟังก์ชันระบบแยกต่างหากและไม่ได้มีอยู่ในกล่องรวมสายไฟทุกกล่อง

ควรพิจารณาใช้ตัวรวมสัญญาณภายนอกหรือกล่องป้องกันเมื่อการออกแบบมีข้อกำหนดอย่างใดอย่างหนึ่งหรือมากกว่านั้นดังต่อไปนี้:

• แพลตฟอร์มที่หลากหลาย PV จำเป็นต้องรวมสายสัญญาณเข้ากับวงจรเอาต์พุตตามที่ระบุไว้ในการออกแบบอินเวอร์เตอร์
• การติดตั้งจำเป็นต้องมีการป้องกันสายไฟภายนอก การป้องกันไฟกระชาก หรือการแยกวงจร ซึ่งยังไม่มีให้ในตำแหน่งที่ต้องการ
• โครงการนี้ต้องการจุดศูนย์กลางสำหรับการเชื่อมต่อสายไฟและอุปกรณ์ตรวจสอบต่างๆ ที่ระบุไว้

ผู้คนจำเป็นต้องตระหนักถึงความซับซ้อนของเครือข่ายและดำเนินการป้องกันที่จำเป็นเท่านั้น ประโยชน์บางประการของกล่องรวมโซลาร์เซลล์ ได้แก่:

• แม้ว่ากล่องรวมพลังงานแสงอาทิตย์จะมีขนาดกะทัดรัดและตรงไปตรงมา แต่ก็มีข้อดีมากมายสำหรับระบบสุริยะ พวกเขารักษาสายไฟอย่างเป็นระเบียบเพื่อลดการสูญเสียพลังงานจากแผงไปยังอินเวอร์เตอร์ กล่องรวมโซลาร์เซลล์ทำให้ง่ายต่อการถอดเมื่อจำเป็นต้องซ่อมแซม และเชื่อมต่อใหม่หลังจากการบำรุงรักษาที่จำเป็นเสร็จสิ้น
• การดูแลรักษาและใช้ทรัพยากรน้อยลงจะง่ายกว่าหากผู้คนใช้กล่องรวมโซลาร์เซลล์เพราะจะมีสายไฟที่ต่อเข้ากับอินเวอร์เตอร์น้อยลง ความปลอดภัยและความอุ่นใจที่กล่องรวมโซลาร์เซลล์เสนออาจเป็นข้อได้เปรียบที่สำคัญที่สุด
• การเลือกอุปกรณ์ป้องกันที่เหมาะสมจะช่วยแก้ไขปัญหาไฟฟ้าขัดข้องที่ระบุไว้ได้ แต่ไม่ได้ทดแทนการเลือกแผงโซลาร์เซลล์ให้เหมาะสมกับแรงดันไฟฟ้ากระแสตรงสูงสุด กระแสไฟฟ้าขาเข้า และขีดจำกัดกระแสลัดวงจรของอินเวอร์เตอร์
• กล่องรวมโซลาร์เซลล์ยังติดตั้งได้ง่าย และเนื่องจากแข็งแรงมาก จึงไม่จำเป็นต้องกังวลเรื่องการเปลี่ยน

ข้อมูลเชิงลึกของการซื้อกล่องรวมพลังงานแสงอาทิตย์

การหากล่องรวมโซลาร์เซลล์คุณภาพสูงเป็นกุญแจสำคัญ เราจะพูดถึงลักษณะสำคัญที่ควรพิจารณาในกล่องรวมโซลาร์เซลล์ที่สมบูรณ์แบบของคุณ

เครื่องมือคุณภาพ

การต้องซื้อเครื่องมือแบบเดียวกันอยู่ตลอดเวลาถือเป็นความเจ็บปวดอย่างแท้จริง โปรดจำไว้ว่า: อย่ายอมแพ้ต่อแรงกดดันด้านราคาโดยแลกกับคุณภาพ คุณอาจจะถามว่าทำไม วัตถุประสงค์หลักคือการออกแรงเครื่องมือเป็นระยะเวลานาน เฉพาะในกรณีที่กล่องของคุณมีคุณภาพที่เหมาะสมเท่านั้น คุณจะสามารถบรรลุเป้าหมายนี้ได้

การป้องกัน

เลือกใช้อุปกรณ์ป้องกันแต่ละชนิดให้เหมาะสมกับงานที่ทำ PV ฟิวส์หรือเบรกเกอร์วงจรให้การป้องกันกระแสเกินตามที่กำหนด อุปกรณ์ป้องกันไฟกระชากจัดการกับแรงดันไฟเกินชั่วขณะ อุปกรณ์ตัดวงจรที่เหมาะสมให้การแยกวงจร การปิดระบบอย่างรวดเร็วและการตรวจจับการลัดวงจรต้องใช้อุปกรณ์และการกำหนดค่าระบบที่เหมาะสม

IEC 62548-1 ครอบคลุม PV ข้อกำหนดด้านการออกแบบแผงโซลาร์เซลล์ รวมถึงการเดินสายไฟ การป้องกันทางไฟฟ้า การสวิตช์ และการต่อสายดิน ปฏิบัติตามข้อกำหนดที่ใช้ ณ สถานที่ติดตั้งและคำแนะนำของผู้ผลิตอุปกรณ์ รวมถึงข้อกำหนดการปิดระบบอย่างรวดเร็ว ยืนยันการจัดเตรียมกับผู้ติดตั้งหรือผู้ออกแบบที่รับผิดชอบก่อนสั่งซื้อ

การลัดวงจรด้วยประกายไฟสามารถสร้างความร้อนสูงและก่อให้เกิดอันตรายจากไฟไหม้ได้ ในกรณีที่การออกแบบต้องการการตรวจจับและตัดการลัดวงจรด้วยประกายไฟ ควรระบุอุปกรณ์ที่มีฟังก์ชันดังกล่าว เช่น อุปกรณ์ที่ได้รับการกำหนดค่าอย่างเหมาะสม AFCI กล่องรวมพลังงานแสงอาทิตย์อย่าคิดว่ากล่องรวมสายไฟทั่วไปจะให้การป้องกันการเกิดประกายไฟเพียงเพราะมีฟิวส์หรืออุปกรณ์ป้องกันไฟกระชากอยู่ภายใน

ง่ายต่อการติดตั้ง

เพื่อให้การติดตั้งง่ายขึ้น ให้มองหาฉลากขั้วต่อที่ชัดเจน ช่องเสียบสายเคเบิลที่เหมาะสม จุดยึดที่เข้าถึงได้ และคำแนะนำในการเดินสายไฟ คุณสมบัติแบบเดินสายไว้ล่วงหน้าหรือแบบเสียบแล้วใช้งานได้ทันทีสามารถลดงานติดตั้งได้ แต่ การติดตั้งและทดสอบระบบไฟฟ้ายังคงต้องการบุคลากรที่มีคุณสมบัติเหมาะสมปฏิบัติตามขั้นตอนการแยกและตรวจสอบของผู้ผลิต ห้ามเปิดกล่องหรือถอดสายไฟ PV อย่าต่อขั้วต่อขณะที่ยังมีกระแสไฟฟ้าอยู่

ปรับตัวได้

ปัญหาไม่เหมือนกันทุกที่ ตัวอย่างเช่น สภาพแวดล้อมในที่ทำงานและที่บ้านต่างกันมาก กล่องรวมสัญญาณที่ดีสามารถปรับให้เข้ากับสถานการณ์ที่มีอยู่ได้ อุณหภูมิสูงเป็นภาพประกอบ ค้นหากล่องที่เข้ากันได้ซึ่งทำงานภายใต้สถานการณ์ที่ระบุโดยทำเช่นนั้น

ราคาย่อมเยา

ทุกคนต่างต้องการลดต้นทุนการซื้อโดยรวม แต่จะทำได้ยากหากคุณพิจารณาและเปรียบเทียบสินค้าหลายๆ ชิ้น คุณควรจดความต้องการของคุณลงในกล่องเปรียบเทียบ แล้วจึงมองหาสินค้าที่ตรงตามความต้องการเหล่านั้น หากสินค้ามีคุณสมบัติครบถ้วนแล้ว ก็ถึงเวลาที่จะมองหาตัวเลือกที่ดีที่สุดในราคาที่เหมาะสม หากต้องการสำรวจรุ่นยอดนิยม โปรดดูคู่มือของเรา สุดยอดกล่องรวมพลังงานแสงอาทิตย์ 5 กล่องสำหรับการพิจารณาของคุณ.

ความจำเป็น

เรื่อง PV ระบบเหล่านี้เชื่อมต่อสายไฟเข้ากับอินพุตของอินเวอร์เตอร์ที่เหมาะสมโดยตรง และไม่จำเป็นต้องใช้ตัวรวมสัญญาณภายนอก ตรวจสอบการจัดเรียงอินพุต ระบบป้องกันในตัว และคำแนะนำในการติดตั้งของอินเวอร์เตอร์ก่อนที่จะเพิ่มกล่องแยกต่างหาก

การมีสายไฟเพียงสองหรือสามเส้นนั้นไม่เพียงพอที่จะตัดสินใจได้ ควรตรวจสอบวงจรเอาต์พุตที่ต้องการ ขีดจำกัดกระแส และอุปกรณ์ป้องกันภายนอกสำหรับการติดตั้งจริง หากต้องการความเข้าใจที่ลึกซึ้งยิ่งขึ้นในหัวข้อนี้ โปรดอ่านคู่มือของเราเกี่ยวกับเรื่องนี้ กล่อง Solar Combiner: ทำไมเราต้องการมัน.

การจัดการ

ผู้ผลิตได้รวบรวมเทคโนโลยีการตรวจสอบแบบไร้สายไว้ในกล่องรวม สิ่งนี้รับประกันการตรวจสอบแรงดัน กระแส และอุณหภูมิที่ระดับสตริงและแผงควบคุม นอกจากประโยชน์ที่มีอยู่แล้วระหว่างการติดตั้ง การมอนิเตอร์ยังให้ข้อเสนอแนะแบบเรียลไทม์เมื่อมอบหมายฟิลด์ ข้อผิดพลาดหรือข้อบกพร่องใด ๆ จะถูกระบุในช่วงต้นของวิธีนี้

กล่องรวมโซลาร์เซลล์ต้องบำรุงรักษาบ้าง ต้องคำนึงถึงสภาพแวดล้อมและรูปแบบการใช้งานในขณะที่กำหนดระดับการบำรุงรักษา แม้ว่าการตรวจสอบรอยรั่วและการเชื่อมต่อที่หลวมจะฟังดูเป็นความคิดที่ดี แต่กล่องรวมโซลาร์เซลล์ที่ติดตั้งอย่างเหมาะสมจะคงอยู่ตลอดระยะเวลาของโครงการของคุณ

เนื่องจากกล่องรวมเป็นอุปกรณ์ชิ้นแรกที่เชื่อมต่อกับเอาท์พุตของโมดูลโซลาร์เซลล์ คุณภาพจึงเป็นข้อพิจารณาที่สำคัญที่สุดในการตัดสินใจเลือก เมื่อเทียบกับส่วนประกอบโครงการพลังงานแสงอาทิตย์อื่น ๆ กล่องรวมมีราคาไม่แพงนัก โปรดทราบว่ากล่องที่ชำรุดอาจส่งผลให้เกิดความล้มเหลวอย่างกะทันหันด้วยควันและเปลวไฟ

แส้เป็นคุณสมบัติใหม่ล่าสุด มันคือลวดที่วางอยู่ที่ปลายขั้วต่อโซลาร์เซลล์ ผู้ผลิตใช้แส้ยึด ทำให้ผู้ติดตั้งสามารถเชื่อมต่อสายไฟออกโดยใช้การเชื่อมต่อด้วยพลังงานแสงอาทิตย์ ผู้รับเหมาจะต้องจัดหาอุปกรณ์หรือรูเจาะ

การดำเนินการ

การเลือกกล่องรวมโซลาร์เซลล์ในบางครั้งอาจขึ้นอยู่กับความพร้อมใช้งานและราคา สำหรับการติดตั้งที่บ้าน มีตัวเลือกสำเร็จรูปสองสามตัวพร้อมการกำหนดค่าที่เป็นไปได้ที่หลากหลาย ประหยัดค่าใช้จ่ายและความพยายามเพิ่มเติมที่เกี่ยวข้องกับทุกสิ่งที่เป็นส่วนตัว

ตอนนี้ ขึ้นอยู่กับส่วนต่าง ๆ ของระบบของคุณ กล่องรวมอาจต้องทำมากกว่าการรวมฟิวส์และวงจรเข้าด้วยกัน ผู้ผลิตบางรายไม่มีกล่องรวมที่ดีที่สุดที่มีจำหน่ายในชั้นวางสำหรับทุกสถานการณ์ คุณต้องการความยืดหยุ่นและความเรียบง่ายหรือไม่? สมมติว่าคุณมีระบบสุริยะที่แตกต่างกันสองระบบที่เชื่อมต่อกับกล่องเดียวกันแล้วแผ่กระจายไปยังตัวควบคุมที่แยกจากกัน กล่องบางกล่องแก้ปัญหานี้ได้ทันที ในขณะที่บางกล่องต้องการการปรับแต่ง

โปรดระบุอินเวอร์เตอร์ที่ใช้ก่อนเลือกเครื่องผสมสัญญาณ คุณต้องเลือกเฉพาะเครื่องผสมที่ยึดโค้ดจากตัวเลือกต่างๆ ที่มี ตั้งแต่เครื่องแปลงกระแสไฟฟ้าแบบสตริงแบบเดิมไปจนถึงแบบไม่มีหม้อแปลงด้วย MPPT

วิธีการเลือกขนาดกล่องรวมสายไฟโซลาร์เซลล์

เริ่มจากข้อมูลจำเพาะของโมดูลและอินเวอร์เตอร์ก่อน ไม่ใช่แค่กำลังไฟรวมของแผงโซลาร์เซลล์เท่านั้น โมดูล คือแผงโซลาร์เซลล์หนึ่งแผง; เชือก เป็นกลุ่มโมดูลที่ต่อกันแบบอนุกรม จำนวนอินพุตของกล่องหมายถึงจำนวนสาย ไม่ใช่แผงแต่ละแผง

ห้าสิ่งที่ต้องตรวจสอบก่อนเลือกการกำหนดค่า

ตรวจสอบ	สิ่งที่ต้องยืนยัน
อินพุตและเอาต์พุต	นับจำนวนสายไฟและระบุวงจรเอาต์พุตที่จำเป็นสำหรับอินเวอร์เตอร์ แยกวงจรติดตามจุดกำลังสูงสุด (MPPT) อิสระออกจากกันตามที่การออกแบบกำหนด
แรงดันไฟ DC สูงสุด	ควรใช้ค่าแรงดันไฟฟ้าวงเปิดของสายไฟที่ปรับแก้แล้วสำหรับสภาพแวดล้อมในสถานที่ติดตั้ง รวมถึงอุณหภูมิต่ำ แทนที่จะใช้แรงดันไฟฟ้าขณะทำงานเพียงอย่างเดียว
กระแสไฟฟ้าและการป้องกัน	ตรวจสอบกระแสไฟฟ้าของสายแต่ละเส้นและกระแสไฟฟ้ารวมที่ส่งออกแยกกัน รวมถึงขีดจำกัดฟิวส์ของโมดูล ความจุของตัวนำ และขีดจำกัดอินพุตของอินเวอร์เตอร์ด้วย
สภาพแวดล้อมการติดตั้ง	ระบุปัจจัยต่างๆ เช่น ความร้อน แสงแดด ความชื้น ฝุ่นละออง และสารกัดกร่อน ตรวจสอบความเหมาะสมของตัวเครื่องและชิ้นส่วนสำหรับสถานที่นั้นๆ
รายละเอียดใบเสนอราคา	ตรวจสอบแผนผังวงจร การกำหนดค่าอุปกรณ์ ช่องเสียบสายเคเบิล ป้ายกำกับ และเอกสารที่จำเป็นให้เรียบร้อยก่อนสั่งซื้อ

ตัวอย่างเช่น BENY's บีเอชเอส-6/3 และ บีเอชเอส-6/6 ทั้งสองยอมรับหก PV ต่อแบบสตริง แต่ให้วงจรเอาต์พุตสามและหกวงจรตามลำดับ เลือกการกำหนดค่าที่ตรงกับรูปแบบอินพุตของอินเวอร์เตอร์ของคุณ

ไม่แน่ใจว่าต้องการรุ่นไหน? ติดต่อเรา BENY โปรดแจ้งรุ่นแผงโซลาร์เซลล์และอินเวอร์เตอร์ รูปแบบการจัดวางสายไฟ และตำแหน่งที่ตั้งโครงการ ทีมงานของเราจะช่วยคุณเลือกกล่องรวมสายไฟที่เหมาะสม

คุณสมบัติใดที่คุณต้องการมากที่สุดในกล่องรวมโซลาร์เซลล์?

การตัดสินใจของคุณเกี่ยวกับกล่องรวมอาจขึ้นอยู่กับความพร้อมใช้งานและราคา มีระบบที่บรรจุไว้ล่วงหน้าซึ่งสามารถใช้ได้กับการกำหนดค่าต่างๆ ที่เป็นไปได้สำหรับการติดตั้งในที่พักอาศัย ประหยัดเวลาและค่าใช้จ่ายเพิ่มเติมที่เกี่ยวข้องกับโซลูชันแบบกำหนดเอง

เครื่องผสมสัญญาณอาจต้องทำมากกว่าแค่การรวมวงจรและฟิวส์ เนื่องจากมีการกำหนดค่าแผงที่เป็นไปได้ที่แตกต่างกันมากมาย และสิ่งนี้จะต้องอาศัยส่วนอื่นๆ ของระบบ ไม่ใช่ผู้ผลิตทุกรายที่จะมีกล่องรวมเครื่องผสมแบบวางตลาดในอุดมคติที่เตรียมไว้สำหรับสถานการณ์เฉพาะแต่ละอย่าง

คุณต้องการความยืดหยุ่นหรือคุณเพียงแค่มองหาความเรียบง่าย? ลองนึกภาพคุณมีระบบพลังงานแสงอาทิตย์ที่แตกต่างกันโดยสิ้นเชิงสองระบบที่เชื่อมต่อกับกล่องเดียวกันแล้วแผ่ออกไปยังตัวควบคุมที่แยกจากกัน กล่องบางกล่องสามารถจัดการได้อย่างง่ายดาย ในขณะที่บางกล่องอาจต้องมีการก่อสร้างแบบกำหนดเอง

ตรวจสอบการต่อสายดินของแผงโซลาร์เซลล์ คำแนะนำของผู้ผลิตอินเวอร์เตอร์ และข้อกำหนดที่ใช้บังคับในพื้นที่นั้นๆ ใช้ข้อมูลเหล่านี้เพื่อพิจารณาว่าตัวนำใดบ้างที่ต้องการการป้องกันกระแสเกินหรือการแยกวงจร คำว่า "ไม่มีหม้อแปลง" เพียงอย่างเดียวไม่ได้กำหนดรูปแบบการป้องกันที่สมบูรณ์

เลือกคลาสแรงดันไฟฟ้าโดยใช้อาร์เรย์ แรงดันไฟฟ้าวงเปิดสูงสุด ปรับแก้สำหรับอุณหภูมิต่ำตรวจสอบกับพิกัดแรงดันไฟฟ้าของกล่อง ส่วนประกอบต่างๆ และอินเวอร์เตอร์ อย่าคิดว่าทุกการติดตั้งจะต้องใช้การกำหนดค่า 1,000 โวลต์เหมือนกันเสมอไป

นอกจากนี้ ควรต่อวงจรเอาต์พุตของกล่องให้ตรงกับวงจรอินพุตของอินเวอร์เตอร์ด้วย BENY มีรูปแบบการจัดเรียงอินพุต/เอาต์พุตที่หลากหลาย ดังนั้นโปรดส่งรุ่นอินเวอร์เตอร์และรูปแบบการจัดเรียงสตริงมาให้ด้วย BENY ก่อนที่จะเลือกการกำหนดค่า

ต้นทุนกล่องรวมพลังงานแสงอาทิตย์

ราคาของกล่องรวมสายไฟโซลาร์เซลล์ขึ้นอยู่กับรูปแบบการรับ/ส่งสัญญาณ แรงดันและกระแสไฟฟ้า อุปกรณ์ป้องกัน ตัวเรือน ตัวเลือกการตรวจสอบ และเอกสารที่จำเป็น ควรเปรียบเทียบราคาจากหลายๆ แหล่งที่มีคุณสมบัติเดียวกัน แทนที่จะตัดสินคุณภาพจากราคาเพียงอย่างเดียว

ควรพิจารณารวมงานติดตั้งและการเข้าถึงเพื่อการบำรุงรักษาไว้ในการเปรียบเทียบด้วย การออกแบบที่เหมาะสมอาจช่วยลดความซับซ้อนของการเดินสายเคเบิล แต่กล่องรวมสายไม่ได้สร้างพลังงานแสงอาทิตย์เพิ่มเติมหรือรับประกันระยะเวลาคืนทุนที่แน่นอน ส่งรายละเอียดโครงการของคุณมาที่ BENY มอบรสชาติ ใบเสนอราคาเฉพาะการกำหนดค่า.

สรุป

โลกถูกครอบงำโดยพลังงานแสงอาทิตย์ อย่างไรก็ตาม แนวคิดนี้กำลังค่อยๆ ถูกนำไปใช้โดยคนทั้งโลกเพื่อใช้แหล่งพลังงานหมุนเวียน เช่น พลังงานแสงอาทิตย์อย่างประสบความสำเร็จ และกล่องรวมพลังงานแสงอาทิตย์สามารถเพิ่มประสิทธิภาพของระบบสุริยะของคุณและปกป้องอินเวอร์เตอร์จากแรงดันไฟหรือกระแสไฟที่มากเกินไป

นอกจากนี้ยังมีภัยคุกคามต่อความปลอดภัยของคุณ เกิดอะไรขึ้นถ้ามีพาวเวอร์สไปค์? Benyกล่องรวมโซล่าเซลล์ ช่วยเราจัดการกับสถานการณ์ ติดต่อ Beny สำหรับผลิตภัณฑ์คุณภาพสูง
