Ο απόλυτος οδηγός σχεδιασμού συστήματος αποθήκευσης ενέργειας μπαταρίας

Ο οδηγός έχει σχεδιαστεί με τέτοιο τρόπο ώστε να προσφέρει μια διεπιστημονική προσέγγιση στους μηχανικούς, τους κατασκευαστές έργων και τους ιδιοκτήτες περιουσιακών στοιχείων που αντιμετωπίζουν αυτή την πρόκληση. Εξετάζει ολόκληρο τον κύκλο σχεδιασμού, ξεκινώντας από τις αρχές και φτάνοντας μέχρι τις πιο μικρές λεπτομέρειες της μηχανικής ασφάλειας, της ενσωμάτωσης εξαρτημάτων και της οικονομικής βιωσιμότητας.

Τι είναι ένα σύστημα αποθήκευσης ενέργειας μπαταρίας (BESS)

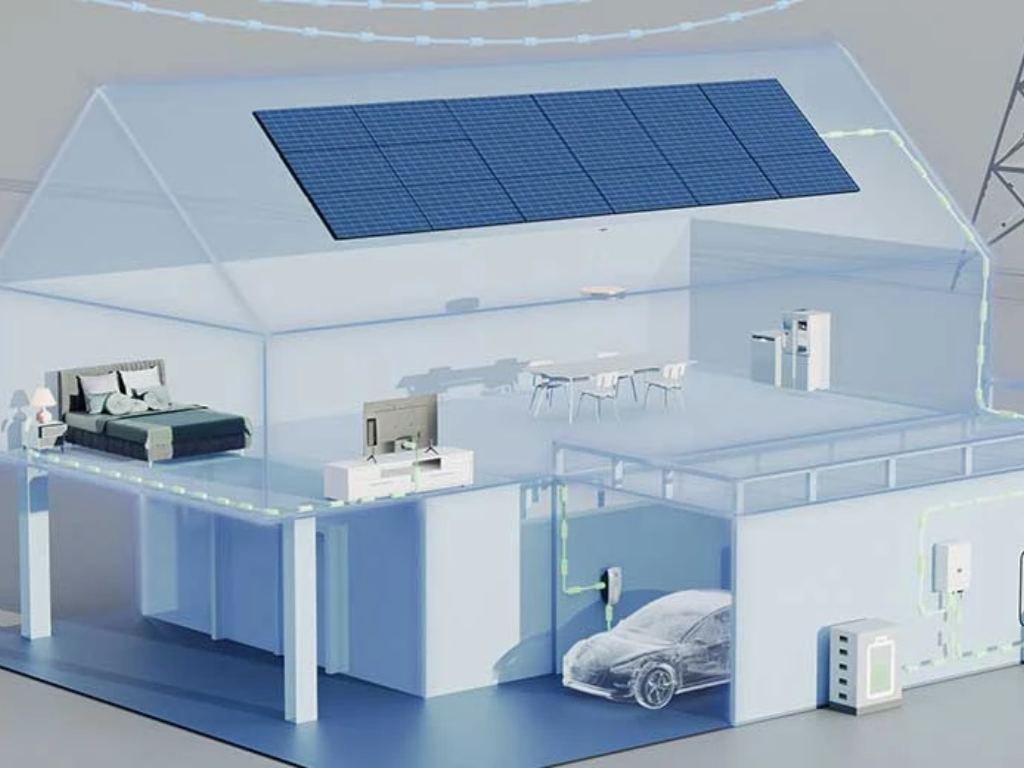

Ένα σύστημα αποθήκευσης ενέργειας μπαταρίας (BESS) είναι ένα προηγμένο σύστημα τεχνολογιών που στοχεύει στη συλλογή ηλεκτρικής ενέργειας, την αποθήκευσή της σε ένα ηλεκτροχημικό μέσο και στη συνέχεια την απελευθέρωσή της κατόπιν ζήτησης. Ο βασικός του στόχος είναι ο χρονικός διαχωρισμός της παραγωγής ενέργειας και της κατανάλωσης ενέργειας. A BESS είναι συνήθως ένα αμφίδρομο περιουσιακό στοιχείο, σε αντίθεση με ένα συμβατικό εργοστάσιο παραγωγής ενέργειας· μπορεί τόσο να καταναλώνει ενέργεια (φόρτιση) όσο και να παρέχει ενέργεια (εκφόρτιση) στο δίκτυο ή σε ένα εσωτερικό εργοστάσιο.

Η χρησιμότητα του συστήματος είναι πολύ περισσότερο από την απλή αποθήκευση. BESS Τα περιουσιακά στοιχεία διατίθενται στα σύγχρονα συστήματα ηλεκτρικής ενέργειας για την εκτέλεση διαφόρων σημαντικών λειτουργιών. Πρόκειται για εφαρμογές σε κλίμακα δικτύου, όπως η ρύθμιση συχνότητας, η υποστήριξη τάσης, οι βοηθητικές υπηρεσίες και η ενσωμάτωση ανανεώσιμων πηγών ενέργειας (εξομάλυνση της διακοπτόμενης παραγωγής ηλιακής και αιολικής ενέργειας). Στην περίπτωση των εμπορικών και βιομηχανικών χρηστών (C&I), ένα BESS προσφέρει οικονομικά πλεονεκτήματα όσον αφορά την εξάλειψη της αιχμής ζήτησης και τη διαχείριση της χρέωσης ζήτησης, καθώς και ανθεκτικότητα όσον αφορά τα χαρακτηριστικά αδιάλειπτης παροχής ρεύματος (UPS). A BESS είναι ουσιαστικά μια ευέλικτη συσκευή διαχείρισης ροής ενέργειας που βελτιώνει την ενεργειακή ασφάλεια, την οικονομική αποδοτικότητα των ηλεκτρικών συστημάτων και αποτελεί ένα ευέλικτο εργαλείο.

Τα Θεμέλια του Σχεδιασμού: Διαστασιολόγηση, Στόχοι & Εφαρμογές

BESS Η διαδικασία σχεδιασμού δεν ξεκινά από το υλικό, αλλά από μια αυστηρή ανάλυση του σκοπού. Ο σκοπός χρήσης είναι η πιο σημαντική πτυχή που καθορίζει όλες τις περαιτέρω τεχνικές και οικονομικές επιλογές. Ένα σύστημα που δημιουργείται για να εξυπηρετεί έναν σκοπό είναι σπάνια, ή ποτέ, το καλύτερο για να εξυπηρετεί έναν άλλο.

Ορισμός της εφαρμογής σας: Το «Γιατί» πίσω από το σχεδιασμό σας

Το λειτουργικό προφίλ του συστήματος ορίζεται από το «γιατί». Οι εφαρμογές ποικίλλουν και καθορίζουν τα απαραίτητα χαρακτηριστικά απόδοσης. A BESS Η εκτέλεση της εξομάλυνσης αιχμής σημαίνει φόρτιση σε περιόδους χαμηλού κόστους και εκτός αιχμής και εκφόρτιση σε περιόδους υψηλού κόστους και υψηλής ζήτησης. Αυτό απαιτεί έναν ρουτίνα, καθημερινό κύκλο. Αντίθετα, ένα σύστημα «ρύθμισης συχνότητας» θα πρέπει να είναι έτοιμο να εγχύσει ή να απορροφήσει ισχύ σε χιλιοστά του δευτερολέπτου για να σταθεροποιήσει τη συχνότητα του δικτύου (π.χ. 50/60 Hz), κάτι που απαιτεί πολλή ισχύ και γρήγορη απόκριση. A BESS για την παροχή εφεδρικής ισχύος ή ανθεκτικότητας μπορεί να είναι αδρανής τον περισσότερο καιρό, αλλά πρέπει να είναι ικανή να παρέχει αδιάλειπτη ενέργεια για ένα δεδομένο χρονικό διάστημα σε περίπτωση διακοπής του δικτύου. Η άλλη σημαντική χρήση είναι η Ενσωμάτωση Ανανεώσιμων Πηγών Ενέργειας, στην οποία η BESS έχει ρυθμιστεί ώστε να μετατοπίζει χρονικά την πλεονάζουσα ηλιακή ενέργεια από ηλιακούς συλλέκτες ή αιολική παραγωγή σε περιόδους υψηλής ζήτησης, μετατρέποντας την διακοπτόμενη ενέργεια σε έναν πόρο που μπορεί να αποσταλεί. Όλες αυτές οι εφαρμογές, όπως η οικονομική βελτιστοποίηση, η σταθερότητα του δικτύου ή η ανθεκτικότητα, έχουν τις δικές τους απαιτήσεις όσον αφορά τη διάρκεια ζωής της μπαταρίας, τον χρόνο απόκρισης και την αναλογία ενέργειας προς ισχύ.

Οι κρίσιμες μετρήσεις: Υπολογισμός της ισχύος σας (kW) και της ενέργειας (kWh)

Αφού οριστεί η εφαρμογή, θα πρέπει να μετατραπεί σε δύο βασικές μετρήσεις, οι οποίες είναι η ισχύς και η ενέργεια. Η αδυναμία διαφοροποίησης αυτών των δύο παραμέτρων είναι ένα ευρέως διαδεδομένο και δαπανηρό λάθος σχεδιασμού.

• Ισχύς (kW ή MW): Αυτός είναι ο ρυθμός με τον οποίο BESS μπορεί να φορτίσει ή να αποφορτίσει. Καθορίζει το μέγιστο φορτίο που μπορεί να εξυπηρετήσει το σύστημα σε μια συγκεκριμένη χρονική στιγμή. Εφαρμογές όπως η απόκριση συχνότητας ή οι μεγάλες εκκινήσεις κινητήρα απαιτούν υψηλή ονομαστική ισχύ.
• Ενέργεια (kWh ή MWh): Αυτή είναι η συνολική ενεργειακή χωρητικότητα που BESS μπορεί να αντέξει. Καθορίζει για πόσο χρονικό διάστημα το σύστημα είναι σε θέση να διατηρήσει την ισχύ εξόδου του.

Αυτός ο λόγος, ο λόγος E/P (Ενέργεια προς Ισχύ), χαρακτηρίζει το σύστημα. Ένα σύστημα 10 MW / 10 MWh (διάρκειας 1 ώρας) διαφέρει ουσιαστικά από ένα σύστημα 10 MW / 40 MWh (διάρκειας 4 ωρών). Το πρώτο είναι ένα στοιχείο υψηλής ισχύος που είναι κατάλληλο για υπηρεσίες δικτύου και το δεύτερο είναι ένα στοιχείο υψηλής ενέργειας που είναι κατάλληλο για μετατόπιση φορτίου. Ο υπολογισμός αυτών των δύο μετρήσεων βασίζεται άμεσα στην ανάλυση της εφαρμογής (το γιατί).

Βασικά Στοιχεία ενός Συστήματος Αποθήκευσης Ενέργειας Μπαταρίας

A BESS δεν είναι ένα ενιαίο προϊόν αλλά ένας συνδυασμός πολλαπλών βασικών στοιχείων και βασικών υποσυστημάτων. Οι προδιαγραφές και η διαλειτουργικότητα αυτών των στοιχείων καθορίζουν την απόδοση, την ασφάλεια και το κόστος ολόκληρου του έργου.

Το σύστημα μπαταρίας

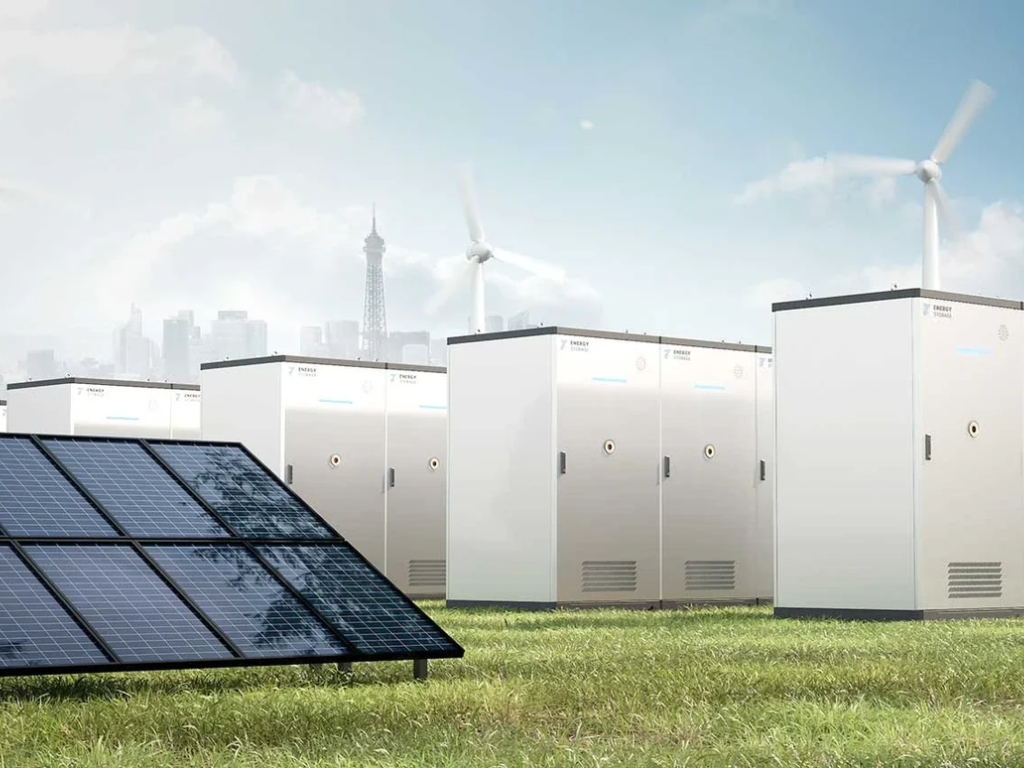

Αυτή είναι η BESS ηλεκτροχημική δεξαμενή, η οποία είναι μια συλλογή από στοιχεία μπαταρίας, μονάδες και racks. Η χημεία της μπαταρίας είναι μια θεμελιώδης απόφαση σχεδιασμού.

• Μπαταρίες ιόντων λιθίου:
  Αυτή είναι η κυρίαρχη σύγχρονη τεχνολογία BESS λόγω της υψηλής ενεργειακής πυκνότητας, της υψηλής απόδοσης και του κόστους πτώσης. Υπάρχουν δύο κύριες υποχημικές ενώσεις:
  • Φωσφορικό σίδηρο λιθίου (LFP)Γίνεται το νέο πρότυπο στην σταθερή αποθήκευση. Το LFP έχει καλύτερη θερμική σταθερότητα (και επομένως είναι ασφαλέστερο), μεγαλύτερη διάρκεια ζωής και δεν χρησιμοποιεί κοβάλτιο.
  • Νικέλιο κοβάλτιο μαγγάνιο (NMC)Έχει υψηλότερη ενεργειακή πυκνότητα και αποτελεί δημοφιλή επιλογή στα ηλεκτρικά αυτοκίνητα. Χρησιμοποιείται ακόμη εκτενώς σε σταθερές αποθήκες, αν και το μειωμένο όριο θερμικής διαφυγής απαιτεί πιο ισχυρό θερμικό έλεγχο και έλεγχο ασφαλείας.
• Μπαταρίες μολύβδου-οξέος:
  Μια παλιά τεχνολογία που χρησιμοποιείται σε συστήματα αδιάλειπτης παροχής ρεύματος (UPS). Οι μπαταρίες μολύβδου-οξέος έχουν αναπτυχθεί, είναι ιδιαίτερα ανακυκλώσιμες και φθηνές εξαρχής. Ωστόσο, τα μειονεκτήματά τους, όπως η χαμηλή ενεργειακή πυκνότητα, η μικρότερη διάρκεια ζωής και η ευαισθησία σε βαθιά εκφόρτιση, τις καθιστούν λιγότερο ανταγωνιστικές στις περισσότερες νέες, μεγάλης κλίμακας μπαταρίες. BESS εφαρμογές.
• Μπαταρίες ροής και άλλες αναδυόμενες τεχνολογίες:
  Οι μπαταρίες ροής, ειδικά οι μπαταρίες ροής βαναδίου Redox (VRFB), αποτελούν έναν διαφορετικό τύπο λύσης αποθήκευσης ενέργειας. Συσσωρεύουν χημική ενέργεια με τη μορφή υγρών ηλεκτρολυτών που περιέχονται σε εξωτερικές δεξαμενές. Το κύριο πλεονέκτημά τους είναι ότι είναι πλήρως αποσυνδεδεμένες όσον αφορά την ισχύ (που καθορίζεται από το μέγεθος της στοίβας) και την ενέργεια (που καθορίζεται από τον όγκο της δεξαμενής). Αυτό τις καθιστά ιδιαίτερα κατάλληλες για μακροχρόνια αποθήκευση (6+ ώρες). Οι μπαταρίες ιόντων νατρίου είναι επίσης μια άλλη αναδυόμενη τεχνολογία που κερδίζει έδαφος ως εναλλακτική λύση στις μπαταρίες ιόντων λιθίου.

Σύστημα Διαχείρισης Μπαταριών – BMS

Το Σύστημα Διαχείρισης Μπαταρίας (BMS) είναι μια πολύ σημαντική ηλεκτρονική μονάδα ελέγχου που διασφαλίζει την ασφαλή και αξιόπιστη λειτουργία του συστήματος μπαταρίας σε επίπεδο κυψέλης. Δεν αποτελεί επιλογή, αλλά μέρος της ακεραιότητας του συστήματος. Το BMS παρακολουθεί όλες τις κρίσιμες παραμέτρους. Οι λειτουργίες του περιλαμβάνουν:

• Παρακολούθηση: Μετράει συνεχώς την τάση, το ρεύμα και τη θερμοκρασία κάθε στοιχείου ή μονάδας.
• ΠΡΟΣΤΑΣΙΑ: Σταματά να λειτουργεί πέρα ​​από τα ασφαλή όρια (υπέρταση, υποτάση, υπερβολικό ρεύμα, υπερβολική θερμοκρασία).
• Εκτίμηση Πολιτείας: Καθορίζει την Κατάσταση Φόρτισης (SOC) (υπόλοιπη χωρητικότητα αποθήκευσης ενέργειας) και την Κατάσταση Υγείας (SOH) (υποβάθμιση της μπαταρίας με την πάροδο του χρόνου).
• Ισορροπία κυττάρων: Ελέγχει προληπτικά ή αντιδραστικά την κατάσταση φόρτισης των στοιχείων για να τα διατηρεί σε ίση κατάσταση, αποφεύγοντας την απόκλιση των στοιχείων και μεγιστοποιώντας την αξιοποιήσιμη χωρητικότητα και διάρκεια ζωής ολόκληρης της βάσης μπαταριών.

Σύστημα Μετατροπής Ισχύος – PCS

Η αμφίδρομη διεπαφή ηλεκτρονικών ισχύος μεταξύ του συστήματος μπαταριών DC και του ηλεκτρικού δικτύου AC ονομάζεται Σύστημα Μετατροπής Ισχύος (PCS). Πρόκειται για έναν μετατροπέα (DC σε AC σε εκφόρτιση) και έναν ανορθωτή (AC σε DC σε φόρτιση). Το PCS έχει την ευθύνη της εκτέλεσης των εντολών αποστολής που εκδίδονται από το EMS, του ελέγχου της ποιότητας ισχύος (πραγματική και άεργος ισχύς) και του συγχρονισμού με την τάση και τη συχνότητα του δικτύου. BESS χαρακτηρίζεται από την ονομαστική τιμή PCS (σε kW ή MW) η οποία καθορίζει τη μέγιστη ισχύ εξόδου του BESS και η δυνατότητα σύνδεσής του με το δίκτυο.

Σύστημα Διαχείρισης Ενέργειας – EMS

Ο ανώτατος εποπτικός έλεγχος ολόκληρου του BESS είναι το Σύστημα Διαχείρισης Ενέργειας (EMS). Το BMS φροντίζει για την υγεία της μπαταρίας, ενώ το EMS φροντίζει για την αποστολή του συστήματος. Το λογισμικό λήψης αποφάσεων είναι αυτό που βελτιστοποιεί την BESS Λειτουργία. Το EMS λαμβάνει εξωτερικές εισόδους (σήματα δικτύου, τιμολόγια ηλεκτρικής ενέργειας, φορτίο εγκατάστασης) και εσωτερικές εισόδους (BMS και PCS) για να καθορίσει πότε θα φορτίσει, θα αποφορτίσει ή θα είναι σε κατάσταση αναμονής. Υλοποιεί την οικονομική ή τεχνική υλοποίηση, π.χ. αλγόριθμους ξυρίσματος αιχμής ή εντολές απόκρισης συχνότητας.

Σύστημα Θερμικής Διαχείρισης – TMS

Το Σύστημα Θερμικής Διαχείρισης (TMS) είναι υπεύθυνο για τη διατήρηση του συστήματος της μπαταρίας εντός του απαιτούμενου εύρους θερμοκρασίας λειτουργίας. Η θερμοκρασία είναι πολύ ευαίσθητη στην απόδοση, τη μακροζωία και την ασφάλεια της μπαταρίας. Το TMS θα πρέπει να μειώνει την ποσότητα της απορριπτόμενης θερμότητας που παράγεται κατά τη φόρτιση και την εκφόρτιση. Οι συνήθεις τύποι TMS περιλαμβάνουν:

• Αναγκασμένος αέρας: Περιλαμβάνει τη χρήση ανεμιστήρων και συστήματος HVAC για τη διανομή κλιματιζόμενου αέρα.
• Υγρή ψύξη: Αυτή είναι μια μέθοδος που χρησιμοποιεί ψυκτικό μέσο (π.χ. νερό-γλυκόλη) που κυκλοφορεί σε ψυχρές πλάκες ή κανάλια που είναι ενσωματωμένα στις μονάδες της μπαταρίας. Η υγρή ψύξη είναι πιο αποτελεσματική και γίνεται το πρότυπο σε συστήματα ψύξης υψηλής πυκνότητας και ισχύος. BESS εφαρμογές.

Βαθιά εμβάθυνση: Σχεδιασμός του κρίσιμου συστήματος ασφάλειας και προστασίας

Η ασφαλής λειτουργία του BESS δεν είναι χαρακτηριστικό ενός BESS; είναι η προϋπόθεση του σχεδιασμού και της λειτουργίας του. Μια δυσλειτουργία σε ένα σύστημα υψηλής τάσης και ενέργειας μπορεί να είναι καταστροφική. Ένας ορθός σχεδιασμός ασφαλείας είναι μια πολυεπίπεδη προσέγγιση που περιλαμβάνει συμμόρφωση με τη νομοθεσία, αυστηρό ηλεκτρικό σχεδιασμό και φυσικό μετριασμό.

Βασικά πρότυπα και συμμόρφωση

A BESS Ο σχεδιασμός δεν βρίσκεται στο κενό. Θα πρέπει να συμμορφώνεται με έναν αυστηρό κώδικα κωδικοποιημένων προτύπων που ρυθμίζουν την ασφάλεια, την εγκατάσταση και τη λειτουργία του. Η τήρηση δεν είναι διαπραγματεύσιμη και καθορίζει τις βασικές αποφάσεις σχεδιασμού. Τα βασικά πρότυπα περιλαμβάνουν:

• UL 9540: Το κύριο πρότυπο ασφαλείας του BESS το ίδιο το σύστημα, το οποίο πιστοποιεί ότι τα εξαρτήματα (μπαταρία, PCS, κ.λπ.) λειτουργούν μαζί ως μια ασφαλής μονάδα.
• UL 9540A: Αυτό δεν είναι πιστοποιητικό επιτυχίας/αποτυχίας, αλλά μια διαδικασία δοκιμής για την εξακρίβωση του επιπέδου της θερμικής διαφυγής. Το αποτέλεσμα αυτής της δοκιμής είναι απαραίτητο για την ενημέρωση της αντίδρασης της πυροσβεστικής υπηρεσίας και τον προσδιορισμό των απαιτήσεων εγκατάστασης (π.χ., απόσταση μεταξύ συστημάτων, καταστολή πυρκαγιάς).
• NFPA 855: (Εγκατάσταση Στατικών Συστημάτων Αποθήκευσης Ενέργειας). Είναι ένας σημαντικός κώδικας που χρησιμοποιείται από τους πυροσβέστες και τις αρμόδιες αρχές (AHJs). Καθορίζει υποχρεωτικούς κανονισμούς σχετικά με την εγκατάσταση, όπως η φυσική απόσταση μεταξύ BESS μονάδες, το μέγεθος του μέγιστου αριθμού μονάδων σε μια συγκεκριμένη περιοχή και τα απαραίτητα συστήματα καταστολής και ανίχνευσης πυρκαγιάς.

Σχεδιασμός ηλεκτρικής ασφάλειας DC

Η πλευρά συνεχούς ρεύματος (DC) ενός BESS, το οποίο συνδέει τις μπαταρίες με το PCS, είναι αναμφισβήτητα το πιο σημαντικό, επικίνδυνο και ακριβό στοιχείο ολόκληρου του σχεδιασμού, το οποίο γνωρίζουμε πολύ καλά ως κατασκευαστές τόσο των πλήρων συστημάτων όσο και των στοιχείων προστασίας DC τους. Το DC υψηλής τάσης (συνήθως 1000 V -1500 V) αποτελεί ειδική περίπτωση, καθώς τα ηλεκτρικά τόξα DC δεν σβήνουν αυτόματα σε μια μηδενική διασταύρωση όπως τα τόξα AC. Αυτό καθιστά πολύ δύσκολη και επικίνδυνη τη διακοπή ενός ηλεκτρικού ρεύματος σφάλματος.

• Διακόπτες DC
  Αυτές είναι συσκευές προστασίας από υπερένταση και βραχυκύκλωμα. Θα πρέπει να έχουν ονομαστική τιμή ειδικά για τη μέγιστη τάση συνεχούς ρεύματος και το πιθανό ρεύμα βραχυκυκλώματος του συστήματος. Ένας διακόπτης που δεν έχει ονομαστική τιμή συνεχούς ρεύματος δεν θα διακόψει ένα σφάλμα, με αποτέλεσμα την καταστροφική βλάβη του εξοπλισμού και την πυρκαγιά.
• Διακόπτες απομόνωσης DC
  Αυτές είναι απαραίτητες συσκευές ασφαλείας που χρησιμοποιούνται για να προσφέρουν ένα θετικό, ορατό και φυσικό σημείο αποσύνδεσης από την πηγή ρεύματος. Δεν χρησιμοποιούνται για τη διακοπή σφαλμάτων, αλλά για την απομόνωση του εξοπλισμού για τη διευκόλυνση της συντήρησης. Απαιτούνται στις διαδικασίες «Lockout-Tagout» (LOTO), όπου οι τεχνικοί επιτρέπεται να λειτουργούν σε ένα απενεργοποιημένο σύστημα χωρίς καμία βλάβη.
• Ασφάλειες DC
  Οι ασφάλειες προσφέρουν θυσιαστική προστασία από υπερένταση ταχείας δράσης. Εφαρμόζονται συνήθως στη σειρά ή στο επίπεδο του rack της μπαταρίας για να προστατεύσουν τα υποσυστήματα και να απομονώσουν ένα σφάλμα, έτσι ώστε να μην εξαπλωθεί σε ολόκληρο το σύστημα. BESSΘα πρέπει να είναι ειδικά σχεδιασμένα για συνεχές ρεύμα και με υψηλή διακοπτόμενη ισχύ.
• Συσκευές προστασίας από υπερτάσεις (SPD)
  The BESS είναι συνδεδεμένο στο δίκτυο και ευάλωτο σε παροδικές υπερτάσεις λόγω κεραυνών ή μεταγωγής στο δίκτυο. Τα DC SPD τοποθετούνται στον δίαυλο της μπαταρίας για να προστατεύουν την ευάλωτη μπαταρία και τα ηλεκτρονικά PCS από αυτές τις καταστροφικές υπερτάσεις.

Ηλεκτρική ασφάλεια AC

Μεταξύ του PCS και του σημείου διασύνδεσης του δικτύου στην πλευρά εναλλασσόμενου ρεύματος (AC), απαιτούνται κανονικοί διακόπτες κυκλώματος AC. Αυτοί προσφέρουν προστασία από υπερένταση και ένα σημείο αποσύνδεσης μεταξύ του φορτίου της εταιρείας κοινής ωφέλειας ή της εγκατάστασης και του PCS για την προστασία από σφάλματα κατάντη και του δικτύου από βλάβες ανάντη. Οι SPD AC ενσωματώνονται επίσης σε έναν ολοκληρωμένο σχεδιασμό για την προστασία του ευαίσθητου PCS από υπερτάσεις δικτύου και χρησιμοποιούνται διακόπτες αποσύνδεσης AC για τη διατήρηση της ασφάλειας (LOTO).

Πυρασφάλεια & Φυσική Προστασία

Αυτό το επίπεδο σχεδιασμού προϋποθέτει ότι θα συμβεί κάποια αστοχία (π.χ., θερμική διαφυγή σε ένα μόνο κελί) και στοχεύει στη μείωση των επιπτώσεών της. Αυτό περιλαμβάνει:

• Ανίχνευση: Εξελιγμένα συστήματα ικανά να ανιχνεύουν απαγωγή αερίων (πριν από θερμική διαρροή) ή καπνό.
• Κατάπνιξη: Αυτοματοποιημένα συστήματα καταστολής πυρκαγιάς που λειτουργούν με ενεργοποιημένο ηλεκτρικό εξοπλισμό, συμπεριλαμβανομένων καθαρών μέσων (Novec 1230, FM-200) ή νέφους νερού.
• Πρόληψη πολλαπλασιασμού: Η φυσική διάταξη των ραφιών και των κοντέινερ βασίζεται στις δοκιμές του UL 9540A για να διασφαλιστεί ότι μια πυρκαγιά σε μία μονάδα δεν θα εξαπλωθεί σε άλλες μονάδες.

Πέρα από την Τεχνολογία: Σχεδιάζοντας για BESS Κερδοφορία & Αξία Έργου

Ένας τεχνικά ιδανικός σχεδιασμός που δεν είναι οικονομικά αποδοτικός αποτελεί αποτυχία. Το οικονομικό μοντέλο του έργου θα πρέπει να συνδέεται στενά με τη διαδικασία σχεδιασμού. Στόχος είναι η μεγιστοποίηση της αξίας του έργου, η οποία συνήθως ποσοτικοποιείται από την Απόδοση Επένδυσης (ROI) και η ελαχιστοποίηση του Σταθεροποιημένου Κόστους Αποθήκευσης (LCOS).
Αυτό απαιτεί μια ολοκληρωμένη οικονομική μελέτη. Ο σχεδιασμός έχει άμεση επίδραση στις Κεφαλαιουχικές Δαπάνες (CapEx), οι οποίες αποτελούν το αρχικό κόστος εξοπλισμού και εγκατάστασης. Καθορίζει επίσης τις Λειτουργικές Δαπάνες (OpEx), όπως η συντήρηση, οι απώλειες απόδοσης (απόδοση μετ' επιστροφής) και η υποβάθμιση της μπαταρίας (καθορίζοντας τη διάρκεια ζωής του περιουσιακού στοιχείου).
Τα πιο επικερδή σχέδια είναι συνήθως αυτά που εκμεταλλεύονται την «συσσώρευση αξίας». Αυτή είναι η προσέγγιση του να έχεις ένα BESS περιουσιακό στοιχείο του έργου για να προσφέρει διάφορες υπηρεσίες και να δημιουργήσει διάφορες ροές εσόδων. Ένα παράδειγμα είναι ότι ένα BESS μπορεί να χρησιμοποιηθεί κυρίως για την καθημερινή εξάλειψη των αιχμών (ένα οικονομικό όφελος), αλλά και να εγγραφεί σε ένα πρόγραμμα κοινής ωφέλειας για να προσφέρει ρύθμιση συχνότητας (έσοδα από την υπηρεσία δικτύου). Ένας καινοτόμος σχεδιασμός θα κάνει το BESS τεχνικά ικανός να χειριστεί αυτές τις διάφορες λειτουργίες, καθιστώντας το έτσι όσο το δυνατόν πιο πολύτιμο.

Μελλοντικές τάσεις και καινοτομίες σε BESS Υπηρεσίες

BESS Το τοπίο του σχεδιασμού δεν είναι σταθερό. Αλλάζει με πολύ γρήγορους ρυθμούς. Ένας καινοτόμος σχεδιασμός θα πρέπει να λαμβάνει υπόψη τις αναδυόμενες τάσεις που σύντομα θα γίνουν ο κανόνας. Οι βασικές καινοτομίες περιλαμβάνουν:

• Χημικές ουσίες επόμενης γενιάς:
  Η μετάβαση σε μπαταρίες στερεάς κατάστασης θα προσφέρει υψηλότερες ενεργειακές πυκνότητες και σημαντική βελτίωση της ασφάλειας, καθώς αφαιρούνται οι εύφλεκτοι υγροί ηλεκτρολύτες.
• Προηγμένο λογισμικό:
  Τα Συστήματα Διαχείρισης Ενέργειας (EMS) εξοπλίζονται με τεχνητή νοημοσύνη και μηχανική μάθηση για να παρέχουν πιο προηγμένη προγνωστική συντήρηση και οικονομική βελτιστοποίηση, επιτρέποντας μια BESS για να ανταποκρίνονται σε σύνθετα σήματα της αγοράς σε πραγματικό χρόνο.
• Μακροχρόνια αποθήκευση:
  Με την αυξανόμενη διείσδυση των ανανεώσιμων πηγών ενέργειας, η αναγκαιότητα αποθήκευσης πέραν του συνηθισμένου παραθύρου 4 ωρών καθίσταται επιτακτική. Αυτό ωθεί την καινοτομία στις μπαταρίες ροής και σε άλλες χημικές ουσίες που προορίζονται να έχουν 8, 12 ή ακόμα και 100 ώρες εκφόρτισης.
• Ολοκληρωση συστήματος:
  BESS Ο σχεδιασμός ενσωματώνεται με άλλους τομείς. Βλέπουμε την εμφάνιση συνδυασμένων λύσεων όπως «BESS+EV «Φόρτιση» για τον συντονισμό της ζήτησης ηλεκτρικών οχημάτων και «BESS+Πράσινο Υδρογόνο» για τη σταθεροποίηση της εργασίας των ηλεκτρολυτών. Αυτό επιτυγχάνεται ήδη σε εξελιγμένες, ολοκληρωμένες συσκευές, συμπεριλαμβανομένων των ενσωματωμένων σε μπαταρία EV φορτιστές από BENY, το οποίο ενσωματώνει ηλιακή ενέργεια, αποθήκευση ενέργειας μεγάλης χωρητικότητας και δυνατότητες γρήγορης φόρτισης DC σε μία έξυπνη συσκευή.

Συμπέρασμα

Ένα σύστημα αποθήκευσης ενέργειας από μπαταρία είναι μια πολυμεταβλητή, σύνθετη μηχανική άσκηση. Δεν είναι μια σταθερή επιστήμη, αλλά μια δυναμική επιστήμη που εξισορροπεί την απόδοση, το κόστος και, το πιο σημαντικό, την ασφάλεια. Αυτός ο οδηγός έχει αναλύσει τους πυλώνες αυτής της διαδικασίας: τον καθορισμό της αποστολής μέσω του μεγέθους και της εφαρμογής, τη γνώση των βασικών στοιχείων, τη σχεδίαση ενός πολυεπίπεδου συστήματος ασφάλειας και προστασίας και τον σχεδιασμό για μακροπρόθεσμη αξία του έργου. Ο καλύτερος σχεδιασμός είναι ένας ακριβής συνδυασμός όλων αυτών. Με αυτήν την τεχνολογία να αναδεικνύεται ως η ραχοκοκαλιά της τρέχουσας ηλεκτρικής μας υποδομής, η επιτυχία αυτής της τεχνολογίας θα καθοριστεί από την αυστηρή, έξυπνη και ασφαλή εφαρμογή αυτών των θεμελιωδών αρχών σχεδιασμού.
